Příslušenství DAQ karet

Několik slov na úvod ...

Tato stránka obsahuje přehled zastaralého příslušenství zásuvných DAQ karet (ISA, PCI i PCI Express) včetně informace o dostupnosti a možnosti náhrad modernějšími typy.

Ačkoliv v současné době již není běžně vyráběn ani jeden typ, některé jsou stále dostupné; v případě zájmu kontaktujte obchodní oddělení.

Přeled jednotlivých typů příslušenství

Typ	Popis
AMP-101	dceřiná deska 8 analogových zesilovačů
OPT-832 DIN-832	dceřiná deska analogového multiplexeru, pouzdro pro montáž na lištu DIN 35mm
OPT-181	dceřiná deska 8 izolačních zesilovačů
OPT-183	dceřiná deska 8 izolačních zesilovačů
OPT-188	dceřiná deska 8 izolačních zesilovačů
OPT-821	dceřiná deska 8 izolovaných vstupů
OPT-851	dceřiná deska 8 izolovaných výstupů
OPT-2421 DIN-2401	dceřiná deska 24 izolovaných vstupů, pouzdro pro montáž na lištu DIN 35mm
OPT-2451 DIN-2401	dceřiná deska 24 izolovaných výstupů, pouzdro pro montáž na lištu DIN 35mm
EXT-13	miniaturní svorkovnice pro analogové vstupy a výstupy
OPT-22 DIN-22	svorkovnice pro rozhraní OPTO-22, pouzdro pro montáž na lištu DIN 35mm
PCE-1601	interní deska izolovaných DIO pro instalaci přímo do PC
DIG-14	redukce s PC štítkem (2x D-Sub 9)
DIG-15	redukce s PC štítkem (1x D-Sub 9)
DIG-22	redukce s PC štítkem (1x D-Sub 25)
OPT-5050	plochý kabel, 50pinové dvouřadé konektory, délka 1m
OPT-5050/2	plochý kabel, 50pinové dvouřadé konektory, délka 2m

Popis jednotlivých typů příslušenství

AMP-101

dokumentace

Řada dceřiných modulů vstupních zesilovačů AMP-101 slouží jako doplněk analogových vstupů multifunkčních PC karet.

Moduly obsahují osm zesilovačů s parametry vstupů obdobnými standardním přístrojům (například osciloskopů), zejména pak definovanou vstupní impedanci 1MΩ bez negativního vlivu multiplexerů ve vstupních obvodech PC karet.

Vstupy modulů jsou osazeny BNC konektory (verze A a B) nebo alternativně násuvnými šroubovými svorkami (verze AS a BS).

Každý vstup je realizován samostatným zesilovačem umožňujícím nastavit uživatelské zesílení konfigurační propojkou (dostupná po demontáži pouzdra) a následně volit zesílení "1x" nebo "uživatelské zesílení" osminásobným DIP spínačem umístěným na zadním panelu pouzdra. Frekvenční šířka pásma zesilovače je omezena na 200kHz dolnopropustním filtrem druhého řádu, prahovou frekvenci lze změnou součástek modifikovat.

K propojení AMP-101 s PC kartou je určen kabel CAB-2511/2 (je součástí dodávky) sloužící nejen k přenosu analogových signálů, ale rovněž pro napájení modulu (ze zdroje počítače prostřednictvím PC karty nebo externího zdroje).

Technické parametry:

8 S.E. analogových zesilovačů pro signály do ±10V
vstupní impedance 1 MΩ (±1%)
zesílení 1x, 2x, 4x, 8x, 16x, 32x (verze "A" a "AS") nebo
1x, 10x, 100x (verze "B" a "BS") nezávisle pro každý kanál
frekvenční šířka pásma 0÷200kHz
vstupní signály připojeny alternativně na BNC konektory (verze "A" a "B")
nebo nnásuvné šroubové svorky (verze "AS" a "BS")
výstupní signály připojeny na konektor D-Sub 25 (zásuvka)
rozměry pouzdra cca 140x110x35 mm

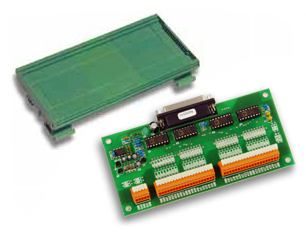

OPT-832D, OPT-832W, DIN-832

dokumentace

Dceřiná deska OPT-832 slouží k rozšíření počtu analogových vstupů multifunkčních PC karet beze změny jejich vlastností.

Deska obsahuje multiplexer se 32 analogovými vstupy a osmi výstupy, tzn., že každý z osmi vstupů multifunkční karty je rozšířen 4x. Deska neobsahuje žádný zesilovač a celý systém proto disponuje stejnými vstupními rozsahy jako PC karta, ke které je OPT-832 připojena. Řídicí port multiplexerů je kompatibilní se zásuvnými DAQ PCI kartami řady PCA-7000A a PCA-7000C.

Deska OPT-832 byla standardně dodávána jako nepouzdřený kit osazený pružinovými svorkami (označení OPT-832W), alternativně pak ve verzi OPT-832D osazené dvouřadými konektory. K oběma typům bylo dodáváno plastové pouzdro DIN-832 umožňující montáž desky na lištu DIN 35 mm (viz obrázek).

Technické parametry:

32x S.E. vstupů
vstupní signály s nominálními úrovněmi až ±10V max.
řízení multiplexeru a napájení přímo z PC karty
konektor D-Sub 25 (zásuvka) pro připojení ke kartě
pružinové svorky nebo dvouřadé konektory pro připojení vstupních signálů
rozměry cca 72x155 mm

OPT-181, OPT-183, OPT-188

dokumentace

Řada dceřiných desek řady OPT-181/183/188 slouží k izolaci analogových vstupních signálů (od obvodů PC i jednotlivých kanálů vzájemně) multifunkčních PC karet.

Deska obsahuje 8 vzájemně izolovaných kanálů s propojkou volitelným ziskem 1x/10x a šířkou frekvenčního pásma závislou na typu desky.

K propojení desky OPT-181/183/188 s PC kartou je určen kabel s označením CAB-2511/2 sloužící nejen k přenosu analogových signálů, ale rovněž pro napájení desky (ze zdroje počítače prostřednictvím PC karty nebo externího zdroje).

Technické parametry:

8 izolovaných analogových zesilovačů pro signály ±5V
frekvenční šířka pásma 0÷10kHz/30kHz/80kHz
izolace 750V_DC (vstup proti PC i vstupy vzájemně)
vstupní signály připojeny alternativně na šroubové svorky (OPT-181/183/188)
nebo BNC konektory (OPT-181B/183B/188B)
výstupní signály připojeny na konektor D-Sub 25 (zásuvka)
rozměry cca 205x115 mm

OPT-821

dokumentace

Deska OPT-821 byla nahrazena kompatibilním typem OPT-821A.

Dceřiná deska OPT-821 slouží k optické izolaci a přizpůsobení technologických signálů osmibitového vstupního digitálního portu multifunkčních a technologických PC karet.

Deska obsahuje osm vzájemně izolovaných vstupních bloků zpracovávajících stejnosměrné signály do 32V. Všechny kanály pracují jako invertující, tzn. přítomnost vstupního napětí je reprezentována výstupní úrovní "L". Výstupní obvody pracují v režimu "otevřený kolektor" (slučitelné se vstupními porty osazenými "pull up" rezistory, splňují všechny typy TEDIA) nebo generují napětí v úrovních TTL (vyžaduje externí napájecí zdroj).

Každý z kanálů je vybaven indikační diodou LED signalizující svitem přítomnost vstupního napětí.

Deska OPT-821 byla standardně dodávána jako nepouzdřený kit s možností doplnění o plastové pouzdro DIN-801 umožňující montáž desky na lištu DIN 35 mm (viz obrázek).

Technické parametry:

8 izolovaných digitálních vstupů
vstupní signály s nominálními úrovněmi 24 V_DC
izolace 1500 V_AC
konektor D-Sub 9 (zásuvka)
rozměry cca 72x88 mm

OPT-851

dokumentace

Deska OPT-851 byla nahrazena kompatibilním typem OPT-851A.

Dceřiná deska OPT-851 slouží k optické izolaci a přizpůsobení signálů osmibitového výstupního digitálního portu multifunkčních a technologických PC karet.

Deska obsahuje osm vzájemně oddělených výstupních modulů zpracovávajících stejnosměrné signály do 32V. Výstupní obvody pracují v režimu "plovoucí spínač" a jsou chráněny proti přepětí i proti napětí opačné polarity.

Každý z kanálů je vybaven indikační diodou LED (svitem signalizuje přítomnost řídicího napětí, tzn. sepnutý spínač).

Deska OPT-851 byla standardně dodávána jako nepouzdřený kit s možností doplnění o plastové pouzdro DIN-801 umožňující montáž desky na lištu DIN 35 mm (viz obrázek).

Technické parametry:

8 izolovaných digitálních výstupů
spínané napětí do 32 V_DC a proud do 0,5 A_DC
izolace 1500 V_AC
konektor D-Sub 9 (zásuvka)
rozměry cca 72x88 mm

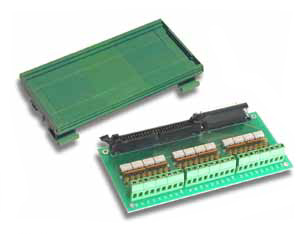

OPT-2421, DIN-2401

dokumentace

Dceřiná deska OPT-2421 slouží k optické izolaci a přizpůsobení signálů 24bitového vstupního digitálního portu multifunkčních PC karet.

Deska obsahuje tři skupiny vzájemně izolovaných vstupních bloků po osmi kanálech zpracovávajících stejnosměrné signály do 32V. Všechny kanály pracují jako invertující, tzn. přítomnost vstupního napětí je reprezentována výstupní úrovní "L". Výstupní obvody pracují v režimu "otevřený kolektor" a vstupní porty PC karet proto musí být osazeny "pull up" rezistory (splňují všechny typy TEDIA). Každý z kanálů je vybaven indikační diodou LED (svitem signalizuje přítomnost vstupního napětí).

Deska je osazena dvěma konektory pro alternativní připojení k 24bitovým portům s konektorem D-Sub 25 nebo portům standardu OPTO-22. K propojení s kartou jsou proto určeny kabely s označením CAB-2511/2 nebo OPT-5050; podle typu karty může být potřebná některá z redukcí s PC štítkem.

Deska OPT-2421 je standardně dodávána jako nepouzdřený kit s možností doplnění o plastové pouzdro DIN-2401 umožňující montáž desky na lištu DIN 35 mm.

Technické parametry:

24 izolovaných digitálních vstupů organizovaných do tří skupin
vstupní signály s nominálními úrovněmi 24 V_DC
(úroveň L v rozsahu 0÷5 V_DC, úroveň H v rozsahu 15÷32 V_DC)
izolace 1500 V_AC (mezi vstupy a PC, resp. mezi skupinami vstupů)
výstupy typu "NPN otevřený kolektor"
(vyžadují "pull up" rezistory na straně karty)
konektor OPTO-22 (dvouřadý 50 pinů) a D-Sub 25 (zásuvka)
rozměry cca 72x156 mm

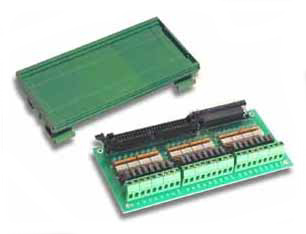

OPT-2451, DIN-2401

dokumentace

Dceřiná deska OPT-2451 slouží k optické izolaci a přizpůsobení signálů 24bitového výstupního digitálního portu multifunkčních PC karet.

Deska obsahuje tři skupiny vzájemně izolovaných výstupních bloků po osmi kanálech zpracovávajících stejnosměrné signály do 32V.

Výstupní obvody pracují v režimu "plovoucí spínač" a jsou chráněny proti přepětí i proti napětí opačné polarity. Každý z kanálů je vybaven indikační diodou LED (svitem signalizuje přítomnost vstupního napětí).

Deska OPT-2451 je standardně dodávána jako nepouzdřený kit s možností doplnění o plastové pouzdro DIN-2401 umožňující montáž desky na lištu DIN 35 mm.

Technické parametry:

24 izolovaných digitálních výstupů organizovaných do tří skupin
spínané napětí do 32 V_DC a proud do 0,25 A_DC
(výstupy typu "PNP otevřený kolektor")
izolace 1500 V_AC (mezi vstupy a PC, resp. mezi skupinami výstupů)
řídicí signál HC/HCT (v úrovni H proud minimálně 8 mA)
konektor OPTO-22 (dvouřadý 50 pinů) a D-Sub 25 (zásuvka)
rozměry cca 72x156 mm

EXT-13

dokumentace

EXT-13 je miniaturní svorkovnice pro pohotové připojení signálů analogových vstupů a výstupů k DAQ kartám (určena pro karty s osmi S.E. analogovými vstupy a dvěma analogovými výstupy). K propojení svorkovnice s kartou lze použít kabel nebo ji po vyjmutí šroubků přímo nasadit na konektor karty.
Svorkovnice je osazena 13 pružinovými svorkami (vodič do průměru 0,6mm) a konektorem D-Sub 25 (zásuvka).

Technické parametry:

13 pružinových svorek
(8 analogových vstupů, 2 analogové výstupy, 3x GND)
D-Sub25 F
rozměry cca 30x54 mm

OPT-22, DIN-22

dokumentace

OPT-22 je standardní svorkovnice pro rozhraní OPTO-22 s možností instalace do pouzdra určeného pro montáž na lištu DIN 35 mm (typ DIN-22).

Technické parametry:

26 šroubových svorek
(24 signálů + GND + 5V)
konektor OPTO-22 (dvouřadý 50 pinů)
rozměry cca 72x89 mm

PCE-1601

dokumentace

Původní provedení desky PCE-1601 bylo nahrazeno novou řadou PCE-16xx.

Deska obsahuje osmici izolovaných vstupů s jednou společnou svorkou; vstupní obvody jsou však schopné zpracovat nejen napětí obou polarit (lze je tedy použít v zapojení se společnou GND nebo společným napětím +24V), ale rovněž střídavé napětí s frekvencí 50Hz.
Vstupy jsou vyvedeny na konektor D-Sub 9.

Deska dále obsahuje osmici přepínacích relé řízených osmibitovým výstupním portem PC karty; relé jsou vzhledem k minimálním rozměrům poměrně robustní.
Výstupy relé jsou vyvedeny na konektor D-Sub 25.

Technické parametry:

8 izolovaných digitálních vstupů
vstupní signály s nominálními úrovněmi 24 V_DC nebo 24 V_AC
8 izolovaných digitálních výstupů (přepínací relé)
spínané napětí 30V_DC/0,5A, resp. 100V_AC/0,5A
rozměry cca 100x75 mm

Redukce s PC štítkem

Redukce s PC štítkem jsou určeny pro zpřístupnění I/O portů s konektory umístěnými uvnitř desky (zpravidla DIO porty multifunkčních karet).

Redukce jsou dodávány v různých variantách odlišujících se typem, orientací a počtem konektorů.

DIG-14	ISA, 2x D-Sub 9 (M)
DIG-15	ISA, 1x D-Sub 9 (M)
DIG-22	ISA, 1x D-Sub 25 (M)

Ploché kabely s dvouřadými konektory

Ploché kabely s dvouřadými konektory jsou určeny pro připojení dceřiných desek pro úpravu signálů nebo svorkovnic k multifunkčním a technologickým kartám.

OPT-5050	plochý kabel, 50pinové konektory na obou stranách, délka 1 m
OPT-5050/2	plochý kabel, 50pinové konektory na obou stranách, délka 2 m
