Systémové ovladače a software
pro DAQ PCI Express karty
Společnost TEDIA jako výrobce hardware zajišťuje vývoj ovladačů pro operační systémy Windows i speciálních ovladačů pro frekventovaná vývojová prostředí a aplikace pro měření signálů a zpracování dat. Logickou součástí komplexní nabídky jsou pak dodávky i některých vývojových prostředí a programů.
V omezené míře jsou vyvíjeny i pomocné utility doplňující některé funkce užívaných programů nebo vytvářeny utility pro konfiguraci a testování funkce výrobků.
![](images/line_horizontal.gif)
Struktura ovladačů DAQ PCIe karet pro Windows

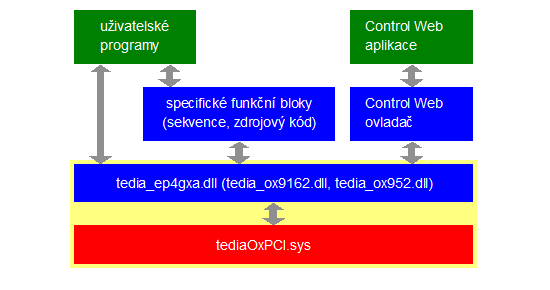

Na níže uvedeném obrázku je zakreslena struktura ovladačů DAQ PCI Express karet pro operační systémy Windows.
![tabulka struktury ovladačů](images/sw_daqpcie.gif)
Systémový ovladač (na obrázku vyznačen žlutým podkladem) je část nezbytná pro činnost karty a zahrnuje nejnižší vrstvu tediaOxPCI.sys (spuštěna v jádře Windows) a tři knihovny ve vyšší vrstvě zajišťující interface pro programy.
Knihovna tedia_ep4gxa.dll zajišťuje podporu pro DAQ PCI Express karty (knihovny tedia_ox9162.dll a tedia_ox952.dll jsou určeny pro DAQ PCI karty).
Systémový ovladač je k dispozici pro následující operační systémy:
- Windows 11, Windows 10 (všechny 32bitové i 64bitové verze)
- Windows 8/8.1, Windows 7, Windows Server 2012 R2, Windows Server 2012 a Windows Server 2008 R2 (všechny 32bitové i 64bitové verze), do budoucna již nebude aktualizován
- Windows Server 2016 a následující nejsou (a nebudou) podporovány
- pro Windows Vista a starší (resp. Windows Server 2008 a starší) jsou k dispozici samostatné verze ovladače, viz informace v sekci Ke stažení (archiv); funkčnost těchto verzí již není testována a nejsou doplňovány nové typy karet
Poznámka: Ovladače pro vývojový systém Control Web jsou ve vývoji.
Ovladače pro Linux, popř. jiné operační systémy
Pro vývoj vlastní sofwarové podpory (např. pro Linux) je k dispozici kompletní popis registrové struktury a funkcí všech typů karet.
Poznámka: V prostředí MS-DOS je podpora možná jen v režimu s 32bitovým (nebo 64bitovým) adresováním paměti (I/O mapování registrů není implementováno).
Využití ovladačů pro Windows uživatelskými programy
Uživatelské programy využívají rozhraní systémového ovladače (přímo nebo prostřednictvím knihoven I/O bloků), alternativně mohou využívat speciálních nadstaveb, zpravidla vytvořených pro specifická vývojová prostředí. Výhodou využití systémového ovladače je extrémně "tenký" kód vložený mezi hardware a uživatelský program.
Programátorské rozhraní systémového ovladače umožňuje otevřít spojení s vybranou kartou a následně ovládat její funkce pomocí sady registrů podrobně popsané v programátorské příručce karty. Přenositelnost kódu mezi jednotlivými typy karet je velmi dobrá, neboť všechny typy sdílejí jedinou registrovou strukturu a zvolená karta pak podporuje subset registrů v závislosti na I/O funkcích.
Jako rozšíření lze z programů vyčlenit samostatné fragmenty kódu pro obsluhu jednotlivých I/O bloků a ty pak využívat jako knihovny funkcí.
Přístup ke kartě je možný jako výhradní (první program otevře spojení a blokuje přístup dalším programům), nebo nevýhradní umožňující současný přístup ke kartě z více procesů (například jeden program využívá čítače, zatím co druhý obsluhuje digitální porty).
Instalace a odinstalace; všechny části systémového ovladače se instalují společně po prvním vložení karty do počítače a v případě odinstalace (tzn. odebráním ve správci zařízení) se karta stává nefunkčním zařízením. Ostatní ovladače a knihovny funkcí se instalují samostatně podle potřeby a mohou být instalovány/odinstalovány kdykoliv, aniž by se tím narušila funkce systémového ovladače.
Další informace
V sekci Ke stažení jsou k dispozici (kromě uživatelských příruček karet) všechny ovladače, dokumentace k instalaci ovladačů a programátorské příručky.
