Kalibrace, kalibrační listy

K vybraným UDAQ modulům, DAQ PCI Express kartám a modulům MicroUnit serie mohou být dodány kalibrační listy vystavené kalibračním pracovištěm TEDIA.

TEDIA není autorizovaným metrologickým střediskem, metrologická návaznost je popsána v odstavcích níže.

V případě objednání kalibračního listu spolu s přístrojem je před expedicí provedena nová kalibrace (pokud uplynulo od výroby více než šest měsíců, je provedena i justace přístroje) a je vydán prvotní kalibrační list.

Jako samostatnou službu lze objednat provedení následné periodické kalibrace; v takovém případě je v prvním kroku provedena kontrolní kalibrace (poskytuje informaci, zda předcházející měření byla prováděna přístrojem s vyhovující přesností), v druhém kroku provedena justace přístroje a ve třetím finální kalibrace. Výstupem je pak informace, zda přístroj vyhověl deklarované přesnosti v okamžik přijetí do laboratoře, a kalibrační protokol po provedené justaci.

Poznámka: Použitelnost kalibračních listů vydaných pracovištěm TEDIA závisí na vnitřních předpisech organizace uživatele.

Přehled základních pojmů souvisejících s kalibracemi

Stanovená měřidla * pracovní měřidla

Stanovená měřidla (resp. pracovní měřidla stanovená) jsou taková měřidla, která Ministerstvo průmyslu a obchodu stanoví vyhlaškou k povinnému ověřování. Typicky se jedná o měřidla, podle kterých se účtuje nějaká služba.

Ostatní měřidla jsou označena jako pracovní (resp. pracovní měřidla nestanovená).

Ověření * kalibrace

Ověření měřidla je soubor činností, kterými se potvrzuje, že stanovené měřidlo má požadované metrologické vlastnosti a měřidlo odpovídá úředně stanoveným požadavkům s maximální dovolenou chybou měřidla. Výsledkem ověření je opatření měřidla úřední značkou (nevystavuje se ověřovací list) nebo vystavení ověřovacího listu.

Kalibrace měřidla je soubor operací, kterými se metrologické vlastnosti měřidla porovnávají s měřidlem metrologickým navázaným, zpravidla s etalonem organizace, jiné kalibrační laboratoře nebo etalonem ČMI. Výsledky kalibrace se zaznamenávají do kalibračního listu.

U pracovních měřidel se tedy předpokládá, že bude jejich jednotnost a správnost zabezpečována kalibrací, a to prvotní (provádí ji zpravidla výrobce měřidla) a následnou periodickou (během používání). Přesné požadavky na provádění kalibrací pracovních měřidel určuje uživatel.

Poznámka: S účinností novely č. 85/2015 Sb., tj. od 1. 4. 2015, přestala platit povinnost výrobců pracovních měřidel zajistit jejich prvotní kalibraci. Prvotní kalibrace se tedy dostala do stejného režimu jako kalibrace následné, kde je veškerá odpovědnost ponechána na uživateli.

Justace, justáž

Justací se rozumí seřízení měřidla pomocí etalonového měřidla tak, aby byla zajištěna správnost měření, návaznost a jednotnost měřidel. Je prováděna zpravidla před kalibrací nebo ověřením.

V případě přístrojů TEDIA jde o nastavení prováděné servisním softwarovými prostředky ve spojení s přístroji generujícími požadované signály do vstupů přístroje, resp. měřícími signály vystupujícími z přístroje tak, aby po uložení vypočtených kalibračních konstant mohl přístroj pracovat s požadovanou přesností.

Metrologická návaznost

Metrologická návaznost měřidel je popsána hierarchickým schématem návaznosti od primárních etalonů až po pracovní měřidla. Návazností měřidel se tedy rozumí zařazení daných měřidel do nepřerušené posloupnosti počínající etalonem nejvyšší metrologické kvality pro daný účel. Způsob návaznosti pracovních měřidel stanoví uživatel měřidla.

Vybavení a postupy na pracovištích TEDIA

TEDIA není autorizovaným metrologickým střediskem, na každém kalibračním listu vystaveném laboratoří TEDIA je však uváděna metrologická návaznost.

Primárním přístrojem laboratoře TEDIA plnícím funkci hlavního etalonu je kalibrátor Meatest M-141 pravidelně kalibrovaný u výrobce, jehož laboratoř je vybavena přístroji přímo navázanými na normály ČMI (TEDIA má k dispozici kalibrační listy přístrojů použitých při justaci/kalibraci M-141 u výrobce). Další přístroje (například multimetry) jsou pravidelně kalibrovány pomocí primárního přístroje.

Jak probíhá justace/kalibrace v laboratoři TEDIA?

V případě kalibrace přístrojů vyráběných TEDIA jde o porovnání hodnot měřených nebo generovaných přístrojem s referenčními přístroji, typicky kalibrátorem Meatest M-141 a multimetrem Agilent 34410A.

V případě prvotní kalibrace prováděné v průběhu výroby, resp. výstupních testů, je v prvním kroku prováděna justace a v druhém vlastní kalibrace; data jsou uchovávána, avšak kalibrační listy nejsou generovány.

V případě následné kalibrace je v prvním kroku provedena kontrolní kalibrace (poskytuje informaci, zda předcházející měření byla prováděna přístrojem s vyhovující přesností), v druhém kroku justace a ve třetím finální kalibrace. Výstupem je pak informace, zda přístroj vyhověl deklarované přesnosti v okamžik přijetí do laboratoře, a kalibrační protokol po provedené justaci.

Jsou k výrobkům TEDIA automaticky dodávány kalibrační listy?

Kalibrační listy nejsou dodávány jako součást přístroje. Mají-li být vystaveny, je nezbytné je objednat spolu s kartou jako samostatnou položku.

V případě požadavku na vystavení kalibračního listu je před expedicí provedena kalibrace a vydán kalibrační list. V případě, že od justace provedené v rámci výroby proběhlo více než 6 měsíců, je před kalibrací provedena nová justace.

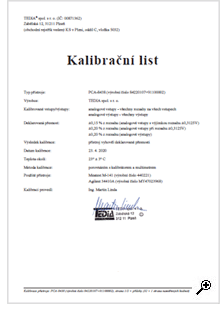

Kalibrační list včetně naměřených hodnot je vystaven v elektronické podobě, titulní stránka může být vystavena v tištěné podobě.

Poznámka: V případě požadavku na dodání kalibračního listu až po expedici přístroje lze ve výjimečných případech vystavit kalibrační list z dat generovaných při kalibraci v průběhu výroby (tzn. dat týdny až měsíce starých).

Je kalibrační list TEDIA dostatečný pro potřebu uživatele?

Za tuto skutečnost je odpovědný uživatel. TEDIA nemůže posuzovat, za jakých podmínek, v závislosti na normách či nařízeních, je přístroj v reálné aplikaci použit.

Může být na kalibračním listu uvedena platnost?

Kalibrační list popisuje stav, jak se přístroj choval v době kalibrace; nevypovídá tedy nic o tom, jak se přístroj bude chovat v budoucnosti. Kalibrační list proto nesmí obsahovat dobu platnosti a ani závazné termíny kalibrací.

Kdo a jak určuje kalibrační interval?

Kalibrační interval určuje uživatel měřidla. Přitom bere v úvahu zejména legislativní požadavky, vnitřní předpisy organizace a doporučení výrobce (může být uvedeno v manuálu nebo jiné dokumentaci).

Poznámka: V souvislosti s výše uvedeným se domníváme, že výrobce může zmínit periodu kalibrace formou nezávazného doporučení v kalibračním listu.

Co znamená pojem nejistota na kalibračním listu?

Tento termín v sobě zahrnuje nejistotu kalibrace, není to chyba měření/generování ani nejistota kalibrovaného přístroje!

Kvalitu kalibrace ovlivňuje více na sobě nezávislých jevů, které mají různé pravděpodobnosti výskytu (opakovatelnost měření, nejistota etalonů, homogenita teplotního pole v komorách, konečné rozlišovací schopnosti přístrojů, parazitní teplotní závislosti atd.). Pomocí metod matematické statistiky se jednotlivé jevy kvantifikují a zpracují do výsledné nejistoty, která je uvedena na kalibračním listu.
