MU-3222A/3225A/3226A, MU-3251A/3253A

Moduly digitálních portů řady MU-322xA/325xA jsou určeny pro přímé zpracování technologických signálů nebo jejich řízení. Jedná se o inovovanou řadu modulů první generace.

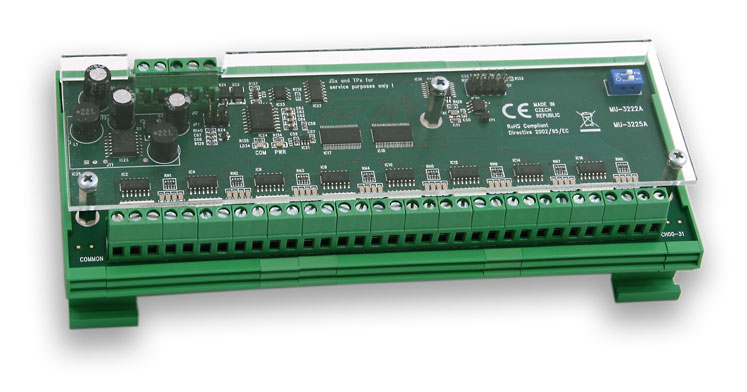

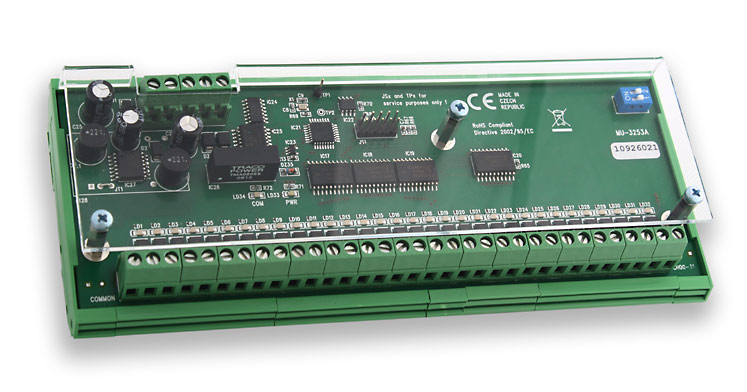

Moduly MU-322xA obsahují 32 izolovaných digitálních vstupních kanálů, moduly MU-325xA pak 32 izolovaných výstupních kanálů.

Oproti ostatním typům modulů nabízejí výrazně vyšší koncentraci kanálů (pouze 6mm lišty pro jeden kanál).

Každý kanál je vybaven indikační LED, další dvě LED pak signalizují přítomnost napájecího napětí a aktivitu komunikační linky.

Izolace

Skupina vstupů nebo výstupů je izolována od ostatních obvodů modulu, jednotlivé vstupy nebo výstupy však nejsou izolovány vzájemně.
Obvody komunikační linky nejsou izolovány od napájecích obvodů (odpovídá řešení ostatních modulů MicroUnit serie), alternativně však izolace může být řešena trojcestně, tzn. obvody digitálních portů, obvody komunikační linky a napájecí obvody jsou vzájemně izolovány. V praxi to přináší následující výhody:

• pro napájení lze použít jakýkoliv zdroj
• komunikační linka je tzv. plovoucí a nezávislá na napájecích zdrojích
• vstupní, resp. výstupní signály mohou být napájeny ze samostatného nebo i společného zdroje

Digitální vstupy (MU-322xA)

Moduly MU-322xAjsou vybaveny digitálními vstupy zpracovávajícími signály obou polarit. Kromě rozhraní RS-485 jsou navíc vybaveny rozhraním RS-232 vhodným pro konfiguraci nebo laboratorní aplikace.
Moduly MU-3225A jsou oproti MU-3222A vybaveny vybaveny čítači pro každý vstup.
Moduly MU-3226A nabízejí právě jako MU-3225A čítače, avšak vstupní obvody jsou navíc vybaveny filtry pro střídavý signál 50Hz a umožňují proto zpracovat i střídavé signály.

Digitální výstupy (MU-325xA)

Moduly MU-325xA jsou osazeny FET tranzistory doplněnými o přepěťové transily (ochrana proti přepětí) a nadproudové pojistky (ochrana proti přetížení).

Napájecí obvody

Vstupní moduly MU-322xA a MU-325xA jsou standardně dodávány s izolací digitálních portů a pro napájecí napětí 24V, na zakázku však mohou být dodány s trojcestnou izolací a ve verzích pro napájecí napětí od 6V do 70V (verze 6÷9V, 10÷35V a 20÷70V).

Mechanické provedení

Moduly jsou dodávány v otevřeném pouzdře určeném pro montáž na lištu DIN35 doplněným o průhledný plexi kryt zabraňující náhodnému dotyku z čelní strany desky.

Technické parametry

Typové označení	MU-3222A	MU-3225A	MU-3226A
Počet digitálních vstupů	32
Typ digitálních vstupů	společně izolované bipolární 24V		společně izolované bipolární 24V s filtrem 50Hz
Společná svorka digitálních vstupů	pozitivní i negativní (vstupy zpracují napětí obou polarit)
Vstupní napětí - úroveň L	<3VDC (obě polarity)		<3VDC (obě polarity) <3VRMS (signál 50Hz)
Vstupní napětí - úroveň H	15÷50VDC (obě polarity)		15÷50VDC (obě polarity) 15÷50VRMS (signál 50Hz)
Odolnost vstupů proti přepětí	±75VDC (max. 1s) 75VRMS (signál 50Hz, max. 1s)
Vstupní impedance	cca 20kΩ
Izolace digitálních vstupů	standardně základní izolace 1000VDC alternativně trojcestná 1000VDC
Počet čítačů	- - -	32
Vstupní frekvence	- - -	200Hz	10Hz (zpracuje i signál 50Hz)
Rozsah čítání	- - -	0÷4294967295 (tzn. 32bitový čítač)
Komunikační linka	RS-485, RS-232
Komunikační protokol	Modbus RTU, AIBus-2
Napájecí napětí	10÷30VDC (alternativně verze od 6VDC až 70VDC)
Příkon (podrobnosti)	2,0W max.
Mechanické provedení	pouzdro na lištu DIN 35 mm + krycí plexi štítek
Rozměry	192x82x46 mm
Signálové svorky	šroubové, průřez vodiče max. 2,5mm2



Typové označení	MU-3251A	MU-3253A
Počet digitálních výstupů	32
Typ digitálních výstupů	izolované 24V (NPN)	izolované 24V (PNP)
Spínané napětí a proud	32V/0,3A max. (2A @ 0,2s)
Izolace digitálních výstupů	standardně základní izolace 1000VDC alternativně trojcestná 1000VDC
Komunikační linka	RS-485
Komunikační protokol	Modbus RTU, AIBus-2
Napájecí napětí	10÷30VDC (alternativně verze pro 6VDC až 70VDC)
Příkon (podrobnosti)	2,0W max.
Mechanické provedení	pouzdro na lištu DIN 35 mm + krycí plexi štítek
Rozměry	192x82x46 mm
Signálové svorky	šroubové, průřez vodiče max. 2,5mm2
