Porovnání vlastností MU-32xxA a MU-32xxB

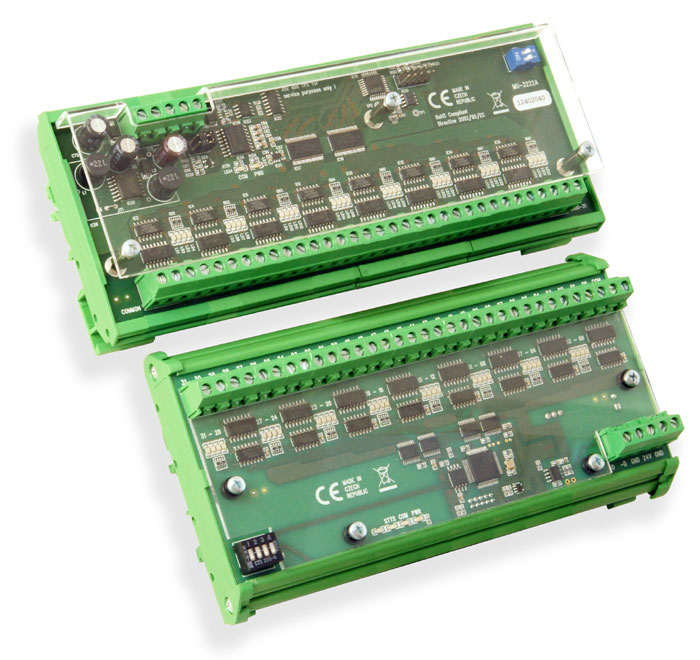

Na počátku roku 2024 došlo k modernizaci modulů řady MU-32xxA a ačkoliv záměrem bylo zachovat 100% záměnnost nové řady MU-32xxB s předešlou, nebylo možné se vyhnout drobným odlišnostem zejména v mechanické provedení pouzdra a umístění svorek.
Při vývoji nové řady došlo rovněž k vypuštění dvou velmi zřídka využívaných funkcí:
- vstupní moduly MU-322xB již nejsou vybaveny alternativním rozhraním RS-232 (výstupní moduly MU-325xA nebyly linkou RS-232 vybaveny nikdy)
- celá řada "B" již neumožňuje osazení alternativními napájecími obvody s velkým rozsahem napájecího napětí a trojcestnou izolací
Poznámka: V případě nutnosti využití vypuštěných funkcí kontaktujte obchodní oddělení.
Digitální vstupy a výstupy
Všechny moduly řady "B" mají vstupní a výstupní obvody řešeny zcela identicky jako moduly předešlé řady "A".
Komunikační linka
Všechny moduly řady "B" jsou vybaveny linkou standardu RS-485 identicky jako moduly předešlé řady "A".
Moduly MU-322xB však již nenabízejí alternativní linku standardu RS-232 (výstupní moduly MU-325xA nebyly linkou RS-232 vybaveny nikdy).
Napájecí obvody a izolace
Moduly řady "B" jsou z pohledu nároků na napájecí zdroj záměnné se standardním provedením modulů řady "A". Nově však již není nabízeno zakázkové provedení vybavené napájecími obvody trojcestnou izolací a rozsahem od 6V do 70V.
Mechanické provedení

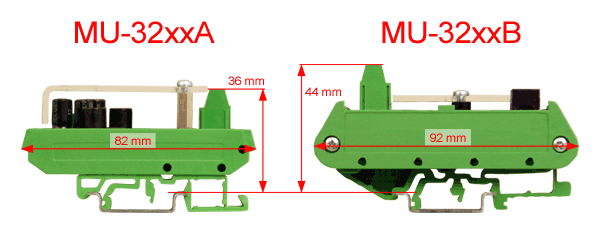

Moduly řady "B" jsou dodávány v novém DIN35 pouzdře řešeném jediným základnovým dílem s bočnicemi (není tedy složeno z mnoha modulárních dílů) s mírně odlišným bočním profilem (detail) a současně došlo k jeho zkrácení (detail).
Plexi kryt je umístěn bezprostředně nad deskou a vylučuje dotyk prstem.
Umístění svorek

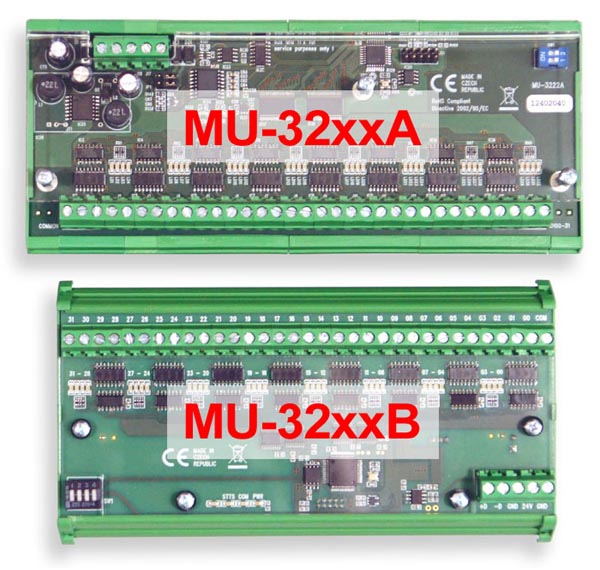

Moduly řady "A" mají svorky digitálních portů umístěné na dolní straně pouzdra, svorky napájecího napětí a komunikační linky v levé horní části.
Při vývoji nové řady "B" došlo ke sjednocení s ostatními moduly MicroUnit serie; svorky digitálních portů jsou proto umístěny na horní straně pouzdra a svorky napájecího napětí a komunikační linky jsou umístěny vpravo dole.

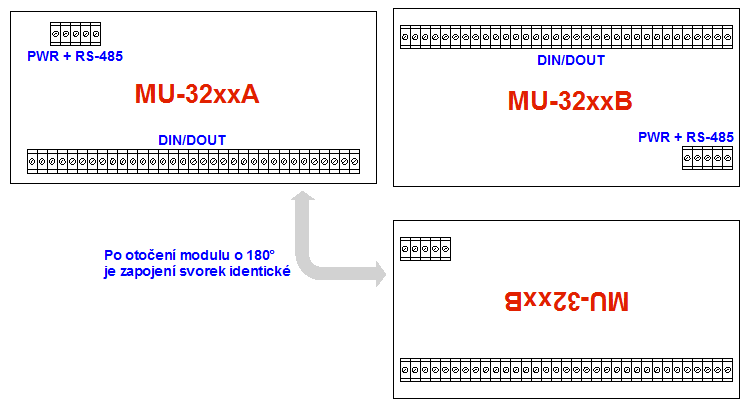

Je-li však modul řady "B" upevněn na DIN lištu otočený o 180°, odpovídá význam svorek i jejich řazení modulům řady "A" (detail).
Firmware
Všechny moduly řady "B" podporují oba protokoly Modbus RTU a AIBus-2 zcela identicky jako moduly předešlé řady "A".
Aktualizace firmware
Zatímco moduly řady "A" umožňují aktualizaci firmware výhradně na servisním pracovišti výrobce, moduly řady "B" jsou vystavěny na moderním mikropočítačovém jádře s možností uživatelské aktualizace firmware prostřednictvím komunikační linky.
Odlišnosti modulů řady MU-322xA a MU-322xB
| Typové označení | MU-322xA | MU-322xB |
|---|---|---|
| Signálové svorky, typ a zapojení |
identický typ a význam svorek, ale odlišné umístění (shodné umístění po otočení modulu o 180°) |
|
| Komunikační linka | RS-232, RS-485 | RS-485 |
| Mechanické provedení DIN35 pouzdra |
boční profil 82x46mm délka 192mm |
boční profil 92x51mm délka 172mm |
| Zakázkové provedení | verze pro 6V až 70V, trojcestná izolace |
není k dispozici |
Odlišnosti modulů řady MU-325xA a MU-325xB
| Typové označení | MU-325xA | MU-325xB |
|---|---|---|
| Signálové svorky, typ a zapojení |
identický typ a význam svorek, ale odlišné umístění (shodné umístění po otočení modulu o 180°) |
|
| Mechanické provedení DIN35 pouzdra |
boční profil 82x46mm délka 192mm |
boční profil 92x51mm délka 172mm |
| Zakázkové provedení | verze pro 6V až 70V, trojcestná izolace |
není k dispozici |
