MU-653
Moduly reléových výstupů MU-653 jsou určeny pro "on/off" ovládání a zásahy do technologie.
Moduly obsahují šest výkonových relé doplněných ochrannými varistory a LED indikujícími stav relé; další dvě LED pak signalizují přítomnost napájecího napětí a aktivitu komunikační linky.
Použitá relé a celkové řešení desky garantují nadstandardní izolační napětí mezi výkonovými signály a řídicími obvody.
Technické parametry
| Typové označení | MU-653 |
|---|---|
| Počet digitálních výstupů | 6 |
| Typ digitálních výstupu | přepínací relé |
| Použitá relé | 250VRMS/8A max. (30VDC/5A max.) |
| Zatížitelnost výstupů | 3A trvale (5A max. 1s) |

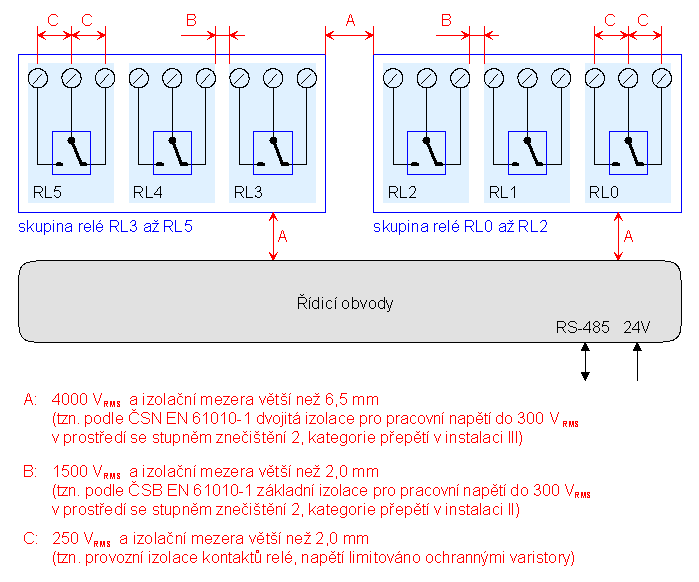

| Izolace digitálních výstupů (relé proti ostatním obvodům) |
4000VRMS nebo 4000VDC (min. 6,5 mm) (viz obrázek) |
| Izolace digitálních výstupů (dvě skupiny relé vzájemně) |
4000VRMS nebo 4000VDC (min. 6,5 mm) (viz obrázek) |
| Izolace digitálních výstupů (relé vzájemně ve skupině) |
1500VRMS nebo 1500VDC (min. 2,0 mm) (viz obrázek) |
| Komunikační linka | RS-485 |
| Komunikační protokol | Modbus RTU, AIBus-2 |
| Napájecí napětí | 10÷30VDC |
| Příkon (podrobnosti) | 3W max. |
| Mechanické provedení | Modulbox 6M |
| Signálové svorky | šroubové, průřez vodiče max. 2,5mm2 |
