MU-881B

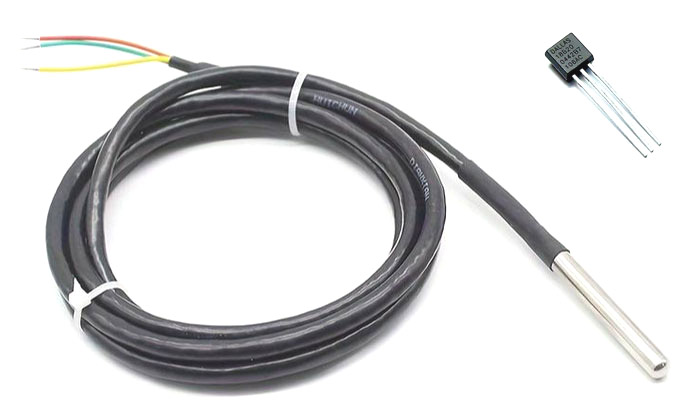

Modul MU-881B je určen pro připojení teplotních senzorů DS18B20 pomocí "1-wire" sběrnice.
Moduly jsou vybaveny osmi nezávislými sběrnicemi a na každou může být připojen jeden senzor. Takové řešení výrazně usnadňuje instalaci, protože data z každé sběrnice jsou fixně interpretována jako jeden vstup a není tedy nutné konfigurovat více teplotních senzorů na jedné sběrnici pomocí uníkátních čísel.
Firmware modulu cyklicky detekuje přítomnost senzoru na "1-wire" sběrnicích a v případě úspěchu provede měření teploty. Není-li senzor detekován, je alternativně ponechána předešlá naměřená teplota, nebo je údaj o teplotě nahrazen uživatelsky volitelnou konstantou (například -999°C). V obou případech je také nastaven příznak chyby přenosu.
Pro připojení senzoru lze doporučit stíněný dvoužilový kabel s průřez vodiče 0,34mm2 nebo 0,5mm2 s krimpovanou dutinkou délky 7÷8mm (vodiče použity pro datový signál a napájení, stínění je využito pro GND) nebo obdobný stíněný třívodičový kabel (třetí vodič je určen pro GND; stínění by mělo být na jednom konci propojeno s GND).
Elektronika modulu je vystavěna na moderním mikropočítačovém jádře s možností uživatelské aktualizace firmware prostřednictvím komunikační linky.
Technické parametry
| Typové označení | MU-881B |
|---|---|
| Počet "1-wire" sběrnic | 8 (režim s aktivním napájením snímačů) |
| Typ teplotních senzorů | DS18B20 |
| Rozsah měření | -55÷125°C (podle DS18B20) |
| Přesnost měření | ±0,5°C v rozsahu -10÷85°C (podle DS18B20) |
| Rozlišení měření | 12 bitů |
| Perioda měření | méně než 1s (doba odměření všech kanálů) |
| Izolace "1-wire" sběrnic | bez izolace |
| Komunikační linka | RS-485 |
| Komunikační protokol | Modbus RTU, AIBus-2 |
| Napájecí napětí | 10÷30VDC |
| Příkon (podrobnosti) | 0,5W max. |

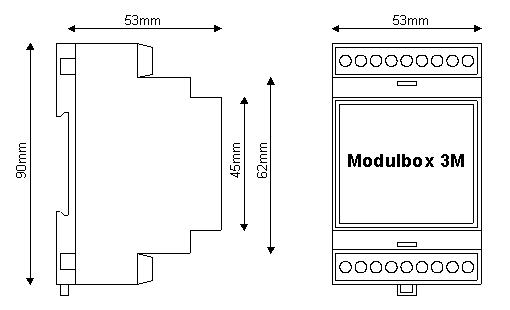

| Mechanické provedení | Modulbox 3M |

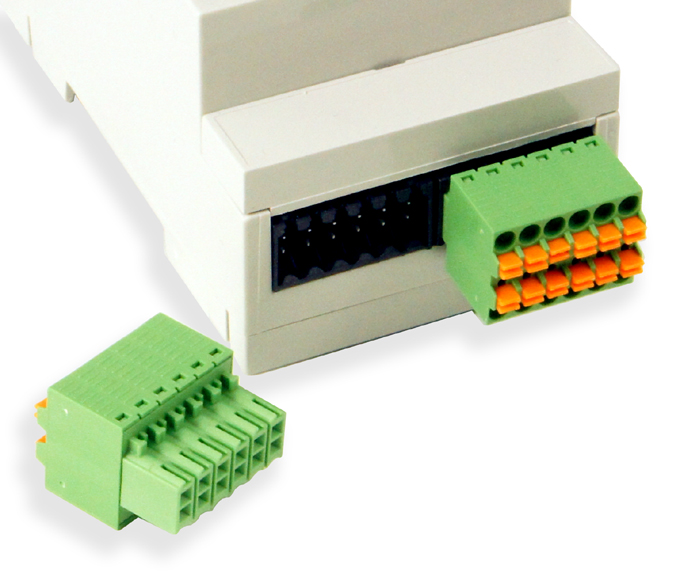

| Svorky - I/O signály | násuvné pružinové svorkovnice (detail) průřez vodiče max. 1mm2 |
| Svorky - ostatní signály | šroubové, průřez vodiče max. 2,5mm2 |
| Aktualizace firmware | uživatelská (softwarově linkou RS-485) |
