OPT-1020, OPT-1120

Řada dceřiných desek OPT-1020/1120 slouží k izolaci analogových vstupních signálů (od obvodů PC i jednotlivých kanálů vzájemně) multifunkčních PC karet.

Deska obsahuje jeden izolovaný kanál s propojkou volitelným ziskem 1x/10x a šířkou frekvenčního pásma závislou na typu modulu.

Na rozdíl od multiplexerů deska neslouží k rozšíření počtu analogových vstupů a rovněž nevyžaduje žádné řízení (z programového hlediska je transparentní).

K vzájemnému propojení desek OPT-1020/1120 v přístroji je určen krátký kabel s jedním konektorem D-Sub 25 a potřebným počtem konektorů PFL26 s označením CAB-260xC; výsledná sestava je pak s PC propojena kabelem dodávaným pod označením CAB-2511/2. Až do počtu dvou desek může být sestava napájena ze zdroje PC (propojeno CAB-2511/2 s výstupem zdroje PC karty), při větším počtu kanálů je potřeba použít externí napájecí zdroj (pro osm kanálů je vhodný stabilizovaný zdroj 12V/2A) a kabel CAB-100xC.

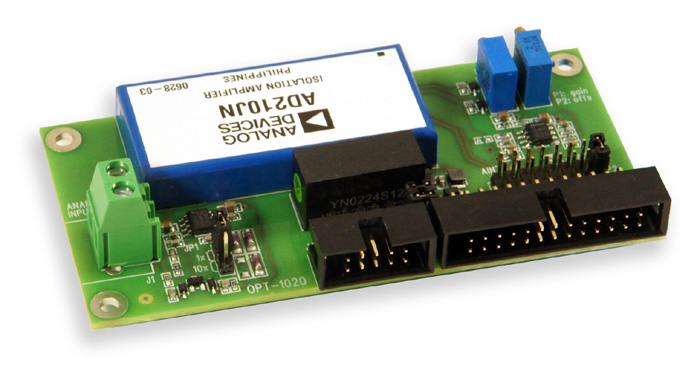

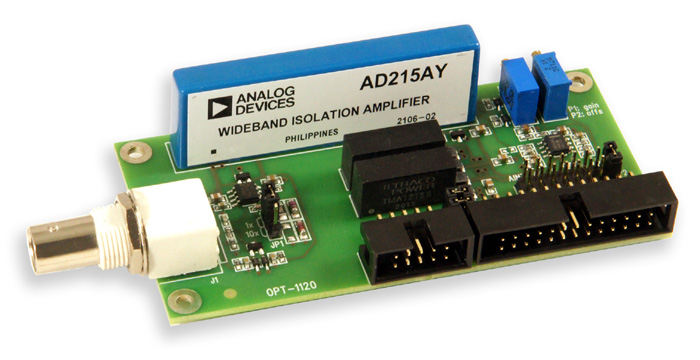

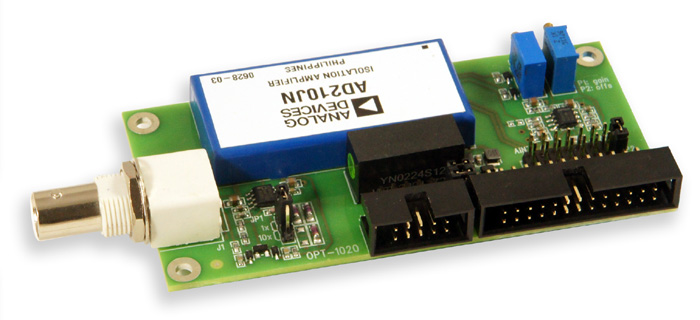

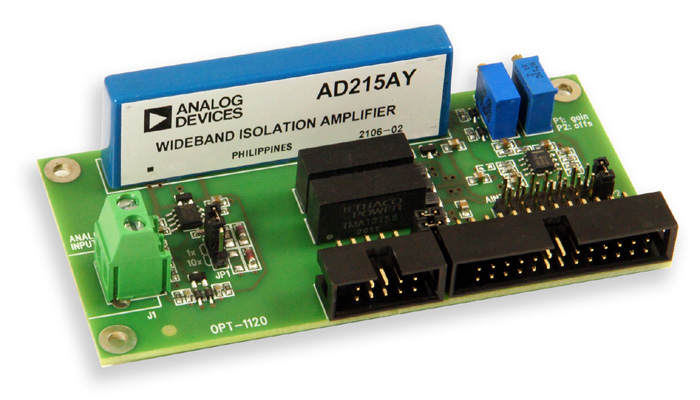

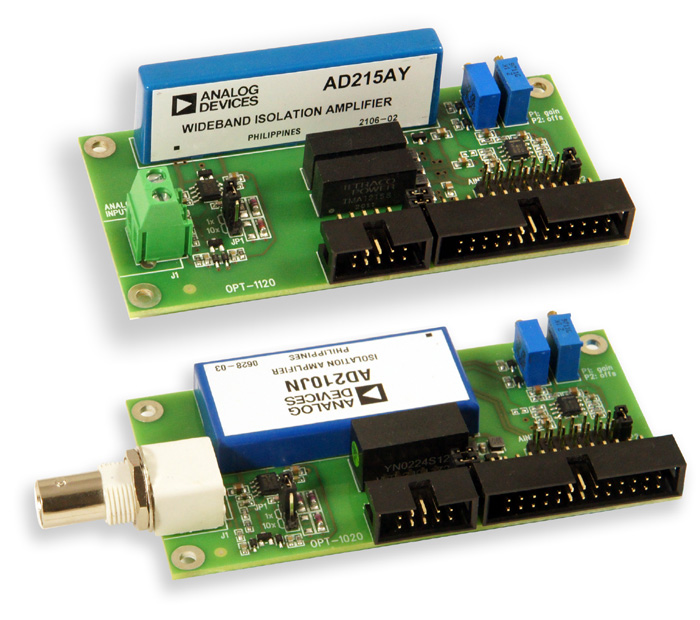

Desky OPT-1020/1120 jsou standardně dodávány jako nepouzdřený kit osazený alternativně šroubovými svorkami (verze OPT-1020/1120) nebo BNC konektory (verze OPT-1020B/1120B).

Součásti dodávky

Balení obsahuje pouze vlastní desku (kabely nejsou součástí dodávky), dokumentace je k dispozici v sekci Ke stažení.

Technické parametry

Typové označení	OPT-1020 OPT-1020B	OPT-1120 OPT-1120B
Počet analogových kanálů	1
Vstupní napětí	±10,5V max. (pro lineární přenos)
Nastavitelné zesílení	1x, 10x
Vstupní impedance	1MΩ
Frekvenční šířka pásma	0÷20kHz	0÷120kHz
Linearita přenosu	±0,025% typ. (±0,05% max.)
Odolnost proti přepětí	±24V
Výstupní napětí	±10,5V max. (pro lineární přenos)
Izolační napětí	2500VAC (3500VDC)	1500VAC
Napájecí napětí, proudový odběr	12VDC (+5%/-10%), 240mA max.
Vstupní konektory	šroubové svorky (OPT-1020/1120) BNC (OPT-1020B/1120B)
Rozměry desky	50x102 mm
Hmotnost desky	cca 50 g
Hmotnost a rozměry obchodního balení	cca 100 g kartonová krabice cca 180x130x40 mm
Poznámka: Údaje s indexem "AC" označují efektivní hodnotu harmonického střídavého signálu frekvence 50Hz.
