PCA-7428CL, PCA-7428CS, PCA-7428CE

Řada PCA-7428C představuje tři typy středně výkonných multifunkčních DAQ PCI karet vybavených analogovými vstupy a řadou doplňkových I/O funkcí.

Všechny karty obsahují osm analogových vstupů (s možností rozšíření na 32 pomocí externího multiplexeru) vybavené jedním 14bitovým A/D převodníkem. Vstupy využívají zapojení typu S. E. s jedním společným signálem, alternativně mohou být izolované.

Analogové vstupy doplňují dva analogové výstupy (pouze typ PCA-7428CS), dva čítače a digitální vstupy a výstupy.

Signály analogových vstupů jsou vyvedeny na konektor D-Sub 25, signály čítačů využitelných současně jako digitální vstupy pak na konektor D-Sub 9; oba konektory jsou umístěny přímo na PC štítku karty. Signály digitálních portů jsou vyvedeny na konektorech umístěných na zadní straně karty a mohou být zpřístupněny redukcí s PC štítkem (není součástí dodávky).

Karty řady PCA-7428C využívají pro I/O signály rozhraní unifikovaná pro všechny DAQ karty TEDIA a je tak pro ně dostupná řada dceřiných desek izolovaných vstupů, výkonových výstupů a analogových multiplexerů.

Porovnání verzí CL, CS a CE

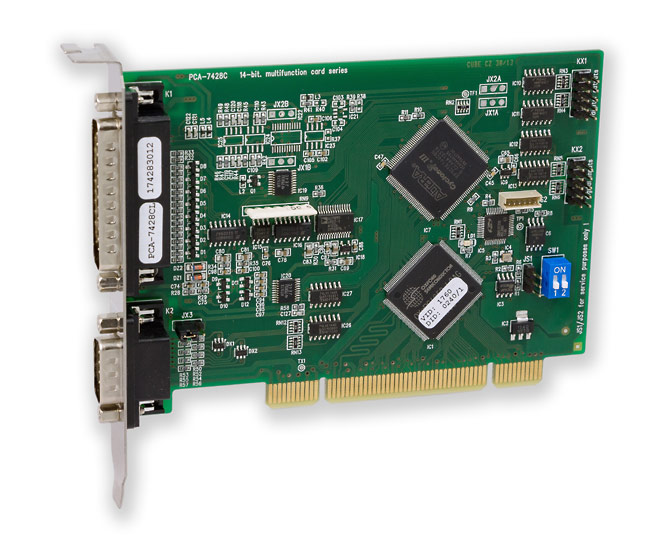

PCA-7428CL nabízí 8 analogových vstupů, 8 digitálních výstupů, 16 digitálních vstupů a 2 čítače.

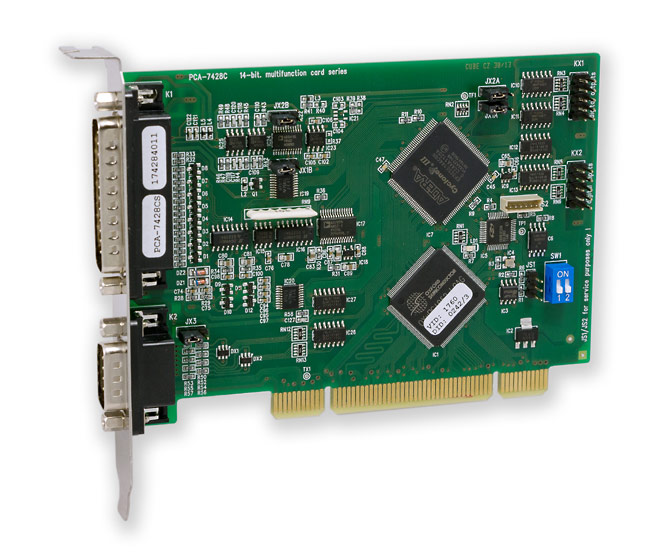

PCA-7428CS nabízí stejné I/O funkce jako verze CL, navíc je však vybavena dvěma analogovými výstupy.

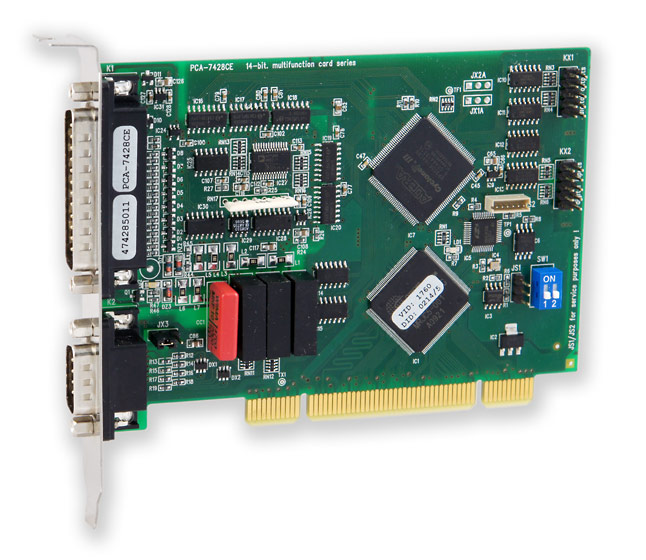

PCA-7428CE nabízí stejné I/O funkce jako verze CL, analogové vstupy jsou však izolovány od obvodů PC.

Odlišnosti řady PCA-7428C od předešlé řady PCA-7xx8A/E

Karty PCA-7428C nahrazují dosavadní typy a byly proto navrženy s ohledem na maximální zpětnou kompatibilitu.
Všechny odlišnosti lze shrnout do následujících bodů:

• zcela přepracované řešení na bázi FPGA, datový zásobník typu FIFO namísto původní dvoubránové paměti
• firmware zajišťující zpětnou kompatibilitu I/O funkcí včetně zapojení konektorů s rozšířením o nové funkce (32bitové čítače s enkodéry, softwarová kalibrace, atd.)
• vzorkovací frekvence A/D převodníků 100 kHz u všech typů karet
• zlepšené vstupní obvody čítačů a celkově odlišné řešení čítačů umožňilo dosažení vyšší pracovní frekvence; doplněné čítače mohou být nově čteny asynchronně a současně také scanovány synchronně s analogovými vstupy
• analogové výstupy umožňující pracovat v třetím rozsahu 0÷10 V
• CardID - DIP spínač umožňující vzájemné odlišení až 4 karet v počítači
• možnost instalace do všech typů PCI sběrnic (tzn. PCI 32 bitů i 64 bitů a PCI-X se signálovými úrovněmi 5V i 3,3V)

Součásti dodávky

Balení obsahuje pouze vlastní PCI kartu, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.

Technické parametry

Typové označení	PCA-7428CL PCA-7428CS PCA-7428CE
Počet a typ analogových vstupů	8x S.E. (možnost rozšíření na 32 S.E. pomocí externího multiplexeru)
Rozlišení A/D převodníku	14 bitů
Izolace analogových vstupů	1kVDC (resp. 600VDC při rozšíření ESD-X1) (pouze PCA-7428CE)
Ochrana izolace	bleskojistka CG5-600L (příplatkové rozšíření ESD-X1)
Vstupní rozsahy	±10V, ±5V, ±2,5V, ±1,25V, ±0,625V, ±0,3125V
Odolnost proti přepětí	±24V trvale (±50V / 10ms max.)
Vzorkovací frekvence	100kHz max. (viz poznámka níže)
Spouštění vzorkování	softwarově časovačem externím digitálním signálem
Datový zásobník	32kB (FIFO)
Počet analogových výstupů	0 (PCA-7428CL, PCA-7428CE) 2 (PCA-7428CS)
Rozlišení D/A převodníků	12 bitů
Výstupní rozsahy	0÷10V, 0÷5V, ±5V
Doba ustálení výstupního napětí	0,005ms typ.
Počet a typ čítačů	2x 32 bitů s kvadraturním enkodérem nebo 2x 16 bitů (kompatibilní s PCA-7000A)
Vstupní frekvence čítačů	10MHz max.
Pracovní úrovně vstupů čítačů	TTL/HC (odolnost -2V/+7V)
Počet digitálních vstupů	8 (+ 8 vstupů čítačů)
Pracovní úrovně digitálních vstupů	TTL/HC (odolnost ±24V)
Počet digitálních výstupů	8
Pracovní úrovně digitálních výstupů	TTL/HC
Sběrnice	PCI (32 bitů, 33 MHz, 5V i 3,3V)
I/O + MEM adresa, kanály přerušení	přiděluje PnP PCI BIOS
Rozměry desky	cca 90x130 mm
Hmotnost desky	cca 90 g
Hmotnost a rozměry obchodního balení	cca 140 g kartonová krabice cca 180x130x40 mm
Poznámka: Vzorkovací frekvence je uvedena pro zdroj signálu s výstupní impedanci do 1 kΩ.
