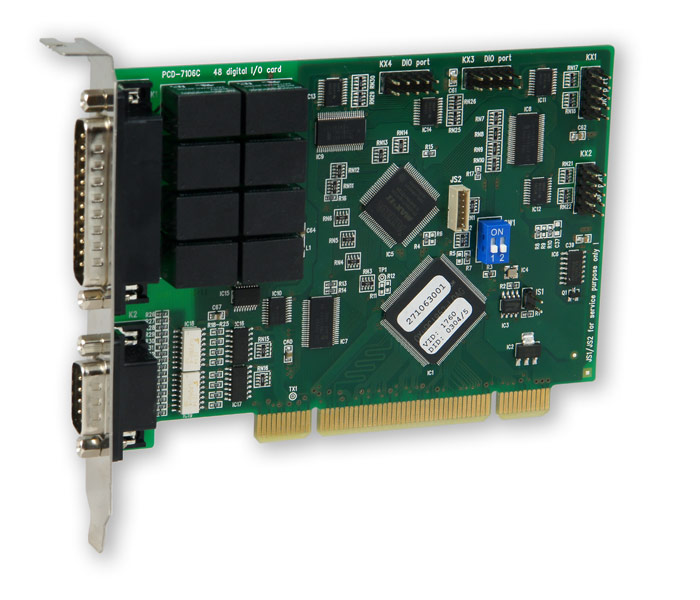

PCD-7106C
PCI karta PCD-7106C je doplňkovým typem řady multifunkčních DAQ PCI karet a obsahuje osm reléových výstupů, osm izolovaných digitálních vstupů a obousměrné digitální porty.
Karta PCD-7106C obsahuje jako základní I/O rozhraní jeden osmibitový výstupní port vybavený přepínacími relé a jeden osmibitový izolovaný vstupní port pro signály 24V. Jako rozšíření pak navíc nabízí čtyři obousměrné osmibitové digitální porty softwarově konfigurovatelné jako vstupní nebo výstupní. Výchozí konfiguraci portů (tzn. volbu směru přenosu portů a stav výstupních portů) po zapnutí nebo resetu počítače lze jednoduše modifikovat programem dodávaným s kartou.
Signály reléových výstupů jsou vyvedeny na konektor D-Sub 25, signály izolovaných vstupů pak na konektor D-Sub 9; oba konektory jsou umístěny přímo na PC štítku karty. Zbývající čtyři porty mohou být zpřístupněny redukcemi s PC štítkem řady PCE-16xx (nejsou součástí dodávky).
Karta PCD-7106C obsahuje IRQ logiku s pěti zdroji přerušení - čtyřmi digitálními vstupy a interním časovačem. Časovač kromě nastavení periody, spuštění a zastavení umožňuje i zpětné čtení aktuálního stavu.
Digitální porty využívají pro I/O signály rozhraní unifikovaná pro všechny DAQ PCI karty TEDIA a je tak pro ně dostupná řada příslušenství (kabely, dceřiné desky, pouzdra pro montáž na DIN lištu apod.).
Odlišnosti PCD-7106C od předešlého typu PCD-7104
Karta PCD-7106C nahrazuje dosavadní typ PCD-7104 a byla proto navržena s ohledem na maximální zpětnou kompatibilitu s předešlým typem. Všechny odlišnosti lze shrnout do následujících bodů:
- šest digitálních portů namísto původních čtyř; původní maximální konfigurace sestavy PCD-7104 + PCD-7104E (16 relé a 16 vstupů) tak může být rozšířena na vyšší počet vstupů/výstupů a nová karta PCD-7106C navíc nabízí větší variabilitu při volbě vstupů a výstupů
- izolované vstupy pro signály obou polarit napětí, na objednávku lze doplnit filtry pro střídavé signály s frekvencí 50Hz (PCD-7104 standardně obsahovala filtry)
- speciální rozšiřující deska PCD-7104E určená výhradně pro PCD-7104 nahrazena funkčně shodnou PCE-1601 (resp. novou řadou desek PCE-16xx) určenou pro všechny DAQ PCI karty
- CardID - DIP spínač umožňující vzájemné odlišení až 4 karet v počítači
- možnost instalace do všech typů PCI sběrnic (tzn. PCI 32 bitů i 64 bitů a PCI-X se signálovými úrovněmi 5V i 3,3V)
Součásti dodávky
Balení obsahuje pouze vlastní PCI kartu, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.
Technické parametry
| Typové označení | PCD-7106C |
|---|---|
| Počet reléových výstupů | 8 |
| Pracovní úrovně izolovaných výstupů |
30VDC/0,5A, resp. 100VAC/0,5A (přepínací relé) |
| Doba sepnutí/vypnutí | <5ms |
| Izolace výstupů | 200VDC/VAC (kontakty proti portu PC karty) 100VDC/VAC (kontakty relé vzájemně) |
| Počet izolovaných vstupů | 8 |
| Pracovní úrovně izolovaných vstupů |
<3VDC (úroveň L, stejnosměrné napětí obou polarit) >10VDC (úroveň H, stejnosměrné napětí obou polarit) |
| Vstupní impedance | cca 10kΩ |
| Maximální vstupní napětí | ±32VDC (trvale) ±50VDC (max. 10ms, max. 1x za 1s) |
| Časové zpoždění | <0,1ms |
| Izolace vstupů | 1000VDC (signály vstupů izolovány od PC, ne vzájemně) |
| Počet digitálních vstupů | 0/8/16/24/32 (čtyři osmibitové obousměrné porty společné s výstupy) |
| Pracovní úrovně digitálních vstupů |
TTL/HC |
| Počet digitálních výstupů | 32/24/16/8/0 (čtyři osmibitové obousměrné porty společné se vstupy) |
| Pracovní úrovně digitálních výstupů |
TTL/HC |
| Zdroje přerušení | 4x digitální vstup, časovač 1÷255ms |
| Sběrnice | PCI (32 bitů, 33 MHz, 5V i 3,3V) |
| I/O + MEM adresa, kanály přerušení |
přiděluje PnP PCI BIOS |
| Rozměry desky | cca 90x130 mm |
| Hmotnost desky | cca 110 g |
| Hmotnost a rozměry obchodního balení |
cca 160 g kartonová krabice cca 180x130x40 mm |
| Poznámka: Údaje s indexem "AC" označují efektivní hodnotu harmonického střídavého signálu frekvence 50Hz. | |
