PCI-052, PCI-052/104

PC karty řady PCI-052 jsou speciální komunikační karty určené výhradně pro přenos dat v rámci sítě modulů MicroUnit serie.

PC karty jsou osazeny řídicím mikropočítačem s implementovaným protokolem AIBus-2, dvoubránovou pamětí pro přenos dat mezi mikropočítačem a PC, opticky izolovanými obvody rozhraní RS-422/485 a logikou přerušení podporující všechny dostupné kanály přerušení.

Výstupní obvody rozhraní jsou standardně osazovány přepěťovými ochrannými prvky a navíc doplněny o zakončovací impedance vedení v provedení doporučovaném řadou standardů, mj. Profibus. Oproti obvyklému řešení s externími prvky, event. rezistory doplňovanými do volných pozic PC karty jsou zakončovací impedance vyvedeny na samostatné piny konektoru a pro jejich využití postačuje propojení sousedních pinů na konektoru přívodního vodiče.

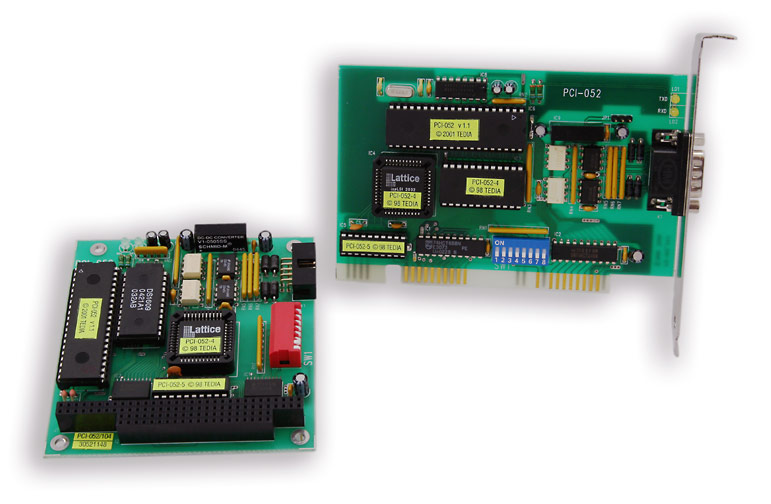

Komunikační karty řady PCI-052 jsou dodávány v provedení zásuvné karty pro sběrnici ISA (označení PCI-052) nebo modulu standardu PC/104 (označení PCI-052/104); všechny vlastnosti obou typů jsou s výjimkou mechanického provedení zcela shodné.

Technické parametry

Typové označení	PCI-052 PCI-052/104
Počet komunikačních portů	1
Typ komunikačních portů	RS-422, RS-485
Řadič UART	AT89C52 (mikropočítač ATMEL)
Přenosová rychlost	600Bd ÷ 115,2kBd
Přenášené signály	TXD, RXD
Řízení směru přenosu RS-485	automaticky interním mikropočítačem
Pracovní režimy	RS-422, RS-485
Typ budičů linky	SN75176 (Texas Instruments)
Ochrana linky	300A, 8/20 µs, EN 61000-4-5 (transil 5V8/600W)
Zakončovací impedance	120Ω / 1,0V
Izolační napětí	1kVDC
Sběrnice	ISA 8/16 bitů, resp. PC/104 (ze 16bit. ISA, resp. PC/104 využity pouze signály IRQ)
Kanály přerušení	IRQ3 ÷ IRQ15
I/O adresa	200H ÷ 3FCH
Rozměry desky	77x130 mm (PCI-052) 90x95 mm (PCI-052/104)
