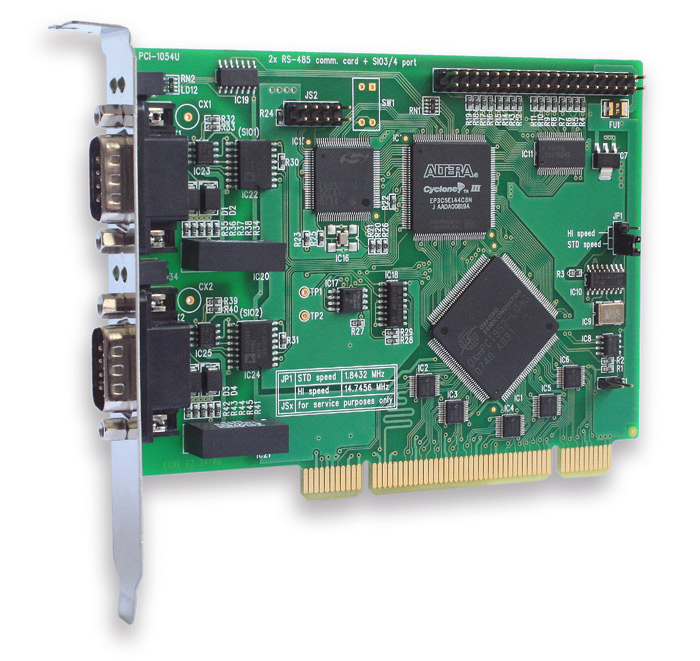

PCI-1054U
PCI-1054U je speciální komunikační karta obsahující čtyři inteligentní mikropočítačem řízené řadiče EUART s implementovaným protokolem AIBus-2 (moduly MicroUnit serie) doplněné o dva standardní řadiče UART 16C950.
Karta PCI-1054U je osazena PCI řadičem kompatibilním se všemi používanými verzemi PCI sběrnice (5V i 3,3V včetně PCI-X) zajišťujícím mj. funkci dvou základních řadičů UART. Na tento řadič navazují hradlové pole FPGA a výkonný mikropočítač společně plnící funkci čtyř inteligentních řadičů EUART komunikujících s hostitelským počítačem pomocí dvoubránových pamětí.
Karta v základu nabízí dvě izolovaná rozhraní standardu RS-485 (dva konektory D-Sub 9 umístěné na PC štítku karty). Další dvě izolovaná rozhraní (volitelně RS-232 nebo RS-422/485) lze doplnit pomocí některé z rozšiřujících desek PCI-1023, PCI-1024 nebo PCI-1026.
Propojení mezi šesti řadiči (2x UART, 4x EUART) a čtyřmi rozhraními zajišťuje maticová logika umožňující propojit kterýkoliv řadičů s kterýmkoliv rozhraním. Změnu vzájemného přiřazení řadičů a rozhraní může uživatel provést samostatně dodávaným programem (umožňuje načíst aktuální konfiguraci, upravit a uložit zpět do EEPROM paměti karty).
Pro obecnou komunikaci (např. protokolem Modbus) jsou určeny standardní řadiče UART obsluhované ovladačem vytvářejícím ve Windows COM porty. Obsluha inteligentních řadičů EUART je řešena speciálním ovladačem.
Všechna rozhraní jsou vybavena optickou izolací a mohou být doplněna o bleskojistky zajišťující ochranu izolační bariéry proti průrazu přepětím indukovaným do vedení (rozšíření ESD-X2 pro PCI-1054U, případně pro desky PCI-1023/1024/1026).
Více o ochraně komunikačních linek proti přepětí.
Pro pohodlné ověření aktivity linky jsou všechna rozhraní vybavena indikačními LED umístěnými na PC štítku karty (dvojice LED pro každé rozhraní).
Softwarová podpora
Pro karty PCI-1054U jsou k dispozici ovladače pro Windows, zdarma je rovněž dostupný ovladač pro vývojový systém ControlWeb. V případě implementace podpory do jiných operačních systémů je k dispozici přiručka dokmentující funkční registry karty.
Součásti dodávky
Dodávka PCI-1054U obsahuje vlastní PCI kartu, uživatelskou příručku a CD s ovladači; rozšiřující desky PCI-1023/1024/1026, jsou-li požadována čtyři komunikační rozhraní, je potřeba objednat samostatně.
PCI-1023 - 2x RS-232 s optickou izolací
PCI-1024 - 2x RS-422/485 s optickou izolací
PCI-1026 - 1x RS-232 + 1x RS-422/485, oba s optickou izolací
Technické parametry
| Typové označení | PCI-1054U |
|---|---|
| Počet rozhraní | 2 součástí PCI-1054U další 2 po doplnění PCI-1023/1024/1026 |
| Typ rozhraní | 2x RS-485 (součástí PCI-1054U)
2x RS-232/422/485 podle typu rozšiřující desky |
| Komunikační řadiče | 4x inteligentní EUART s 2kB dvoubránové RAM 2x 16C950 (OXmPCI952, Oxford Semiconductor) |
| Přenosová rychlost | až 230,4kBd (RS-232)
až 921,6kBd (RS-422/485) |
| Přenášené signály | RS-232: TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
RS-422: TXD+ (B), TXD- (A), RXD+ (B), RXD- (A) RS-485: TXD/RXD+ (B), TXD/RXD- (A) |
| Typ budičů linky | HIN211E (Intersil, RS-232) SN75176 (Texas Instruments, RS-422/485) |
| Řízení přenosu RS-232 | XON/XOFF, DTR/DSR, RTS/CTS |
| Pracovní režimy RS-422/485 | RS-422, RS-422 multimaster, RS-485 |
| Řízení budičů RS-422/485 | automaticky (ADFC), DTR |
| Odolnost linky RS-232 | 15kV EN 61000-4-2, vzduch |
| Odolnost linky RS-422/485 | 300A, 8/20µs, EN 61000-4-5 (transil 5V8/600W) |
| Ochrana izolace linky | bleskojistka CG5-600L (příplatkové rozšíření ESD-X2, resp. ESD-X4) |
| Zakončovací impedance RS-422/485 |
120Ω/0,7V |
| Izolační napětí | 1000VDC (600VDC při rozšíření ESD-X2) |
| Sběrnice | PCI, 3V3/5V, 32bitů, 33MHz (kompatibilní s 64bitovou PCI a PCI-X) |
| I/O a MEM adresa, kanály přerušení |
přiděluje PnP PCI BIOS |
| Rozměry desky | 90x125 mm (PCI-1054U) 80x65 mm (PCI-1023/1024/1026) |
