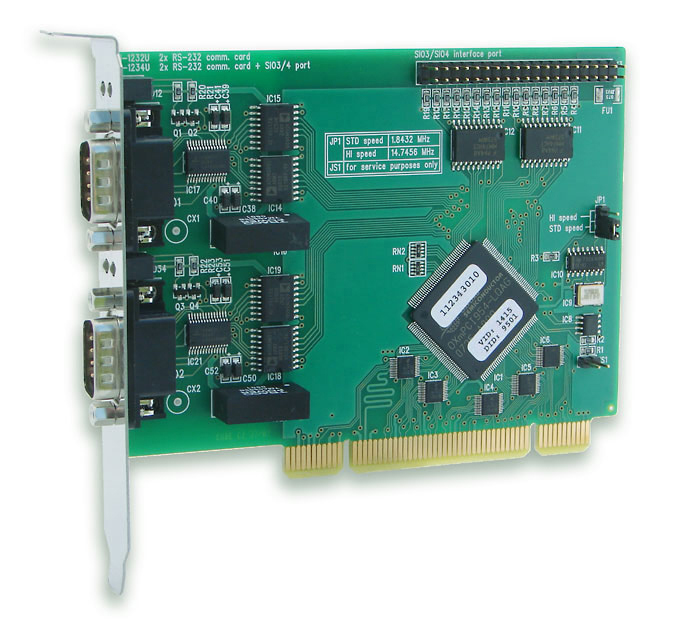

PCI-1234U

PCI-1234U je univerzální komunikační karta určená pro sběrnici PCI (3,3V i 5V) nebo PCI-X a nabízí čtyři izolované porty RS-232.

Jádrem komunikační PCI karty PCI-1234U je řadič OXmPCI954 výrobce Oxford Semiconductor, který v jediném obvodu integruje funkce rozhraní PCI sběrnice, 4 výkonné UARTy standardu 16C950 a paralelní rozhraní.

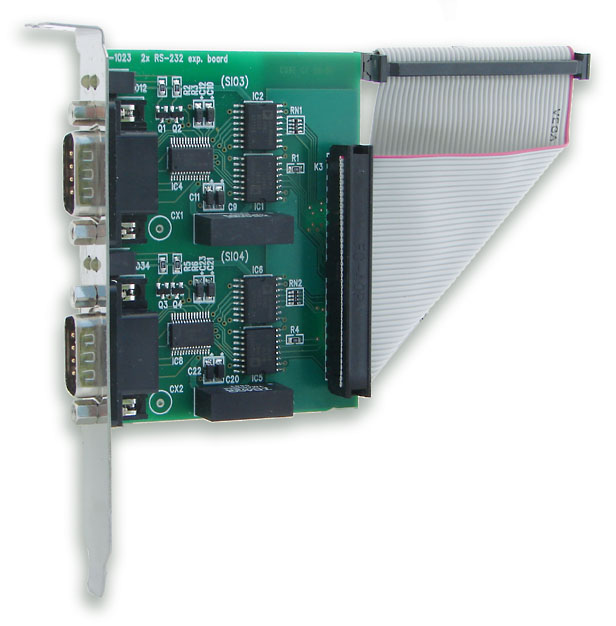

První dva porty karty PCI-1234U jsou vyvedeny na konektory D-Sub 9 umístěné na PC štítku karty, druhé dva porty jsou dostupné prostřednictvím rozšiřující desky PCI-1023 umístěné v sousední pozici. Porty obsahují kompletní modemové signály ve standardním zapojení konektoru.

Všechny porty jsou opticky izolovány a mohou být navíc doplněny o bleskojistky zajišťující ochranu izolační bariéry proti průrazu přepětím indukovaným do vedení (rozšíření ESD-X4).
Více o ochraně komunikačních linek proti přepětí.

Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlné ověření aktivity linky.

Součásti dodávky

Balení obsahuje vlastní PCI kartu a rozšiřující redukci, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.

Technické parametry

Typové označení	PCI-1234U
Počet komunikačních portů	4
Typ komunikačních portů	RS-232
Řadič UART	OXmPCI954 (Oxford Semiconductor)
Přenosová rychlost	až 230,4kBd
Přenášené signály	TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
Typ budičů RS-232	HIN211E (Texas Instruments)
Řízení přenosu RS-232	XON/XOFF, DTR/DSR, RTS/CTS
Odolnost linky RS-232	15kV EN 61000-4-2, vzduch
Ochrana izolace linky	bleskojistka CG5-600L (příplatkové rozšíření ESD-X4)
Izolační napětí	1 kVDC (600VDC při rozšíření ESD-X4)
Sběrnice	PCI, 3V3/5V, 32bitů, 33MHz (kompatibilní s 64bitovou PCI a PCI-X)
I/O a MEM adresa, kanály přerušení	přiděluje PnP PCI BIOS
Rozměry desky	90x125 mm (PCI-1234U) 80x65 mm (PCI-1023)
Hmotnost desky včetně redukce	cca 160 g
Hmotnost a rozměry obchodního balení	cca 220 g kartonová krabice cca 180x130x40 mm
