PCI-1414E
PCI-1414E je univerzální komunikační karta určená pro sběrnici PCI Express a nabízí jeden izolovaný port RS-232 a tři izolované porty RS-422/485.
Jádrem komunikační PCIe karty PCI-1414E je řadič MCS9904CV (ASIX Electronics Corp.), který v jediném obvodu integruje funkce sběrnice PCIe, 4 výkonné UARTy obdobné standardu 16C950 vybavené DMA FIFO 2x 128B.

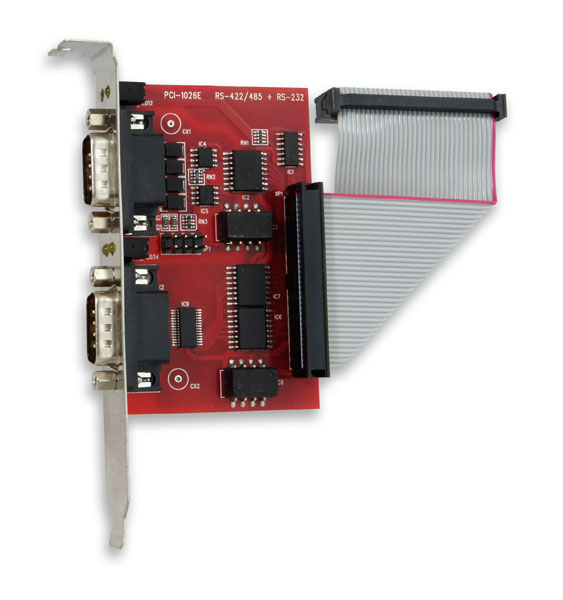

První dva porty karty PCI-1414U (oba RS-422/485) jsou vyvedeny na konektory D-Sub 9 umístěné na PC štítku karty, druhé dva porty jsou dostupné prostřednictvím rozšiřující desky PCI-1026E umístěné v sousední pozici.
Porty RS-232 obsahují kompletní modemové signály ve standardním zapojení konektoru.
Výstupní obvody rozhraní RS-422/485 jsou jako u všech ostatních výrobků TEDIA osazeny přepěťovými ochrannými prvky (transily) a navíc doplněny o zakončovací impedance vedení v provedení doporučovaném řadou norem, mj. Profibus. Oproti obvyklému řešení s externími prvky, event. rezistory doplňovanými do volných pozic PC karty, jsou zakončovací impedance vyvedeny na samostatné piny konektoru a pro jejich využití postačuje propojení sousedních pinů na konektoru přívodního vodiče.
Všechny porty jsou opticky izolovány a mohou být navíc doplněny o bleskojistky zajišťující ochranu izolační bariéry proti průrazu přepětím indukovaným do vedení (rozšíření ESD-X4).
Více o ochraně komunikačních linek proti přepětí.
Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlnou diagnostiku aktivity linky.
Součásti dodávky
Balení obsahuje vlastní PCI Express kartu a rozšiřující redukci, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.
Technické parametry
| Typové označení | PCI-1414E |
|---|---|
| Počet komunikačních portů | 4 |
| Typ komunikačních portů | 1x RS-232 + 3x RS-422/485 |
| Řadič UART | MCS9904CV (ASIX Electronics Corp.) (viz poznámka pod tabulkou) |
| Přenosová rychlost | až 460,8 kBd (RS-232)
až 921,6 kBd (RS-422/485) |
| Přenášené signály | RS-232: TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
RS-422: TXD+ (B), TXD- (A), RXD+ (B), RXD- (A) RS-485: TXD/RXD+ (B), TXD/RXD- (A) |
| Typ budičů linky | MAX3243E nebo ekvivalent (RS-232) ADM4853 (Analog Devices, RS-422/485) |
| Řízení přenosu RS-232 | XON/XOFF, DTR/DSR, RTS/CTS |
| Pracovní režimy RS-422/485 | RS-422, RS-422 multimaster, RS-485, RS-485 echo |
| Řízení budičů RS-422/485 | automaticky (ADFC), DTR |
| Odolnost linky RS-232 | 15kV EN 61000-4-2, vzduch |
| Odolnost linky RS-422/485 | 300A, 8/20 µs, EN 61000-4-5 (transil 5V8/600W) |
| Ochrana izolace linky | bleskojistka CG5-600L (příplatkové rozšíření ESD-X4) |
| Zakončovací impedance RS-422/485 |
120 Ω / 0,7V |
| Izolační napětí | 1 kVDC (600VDC při rozšíření ESD-X4) |
| Sběrnice | PCI Express (x1, Gen 1) |
| I/O a MEM adresa, kanály přerušení |
přiděluje PnP PCI BIOS |
| Rozměry desky | 85x105 mm (PCI-1414E) 85x55 mm (PCI-1026E) |
| Hmotnost desky (včetně redukce) |
cca 150 g |
| Hmotnost a rozměry obchodního balení |
cca 210 g kartonová krabice cca 180x130x40 mm |
Poznámka: První generace karet (výroba ukončena v roce 2013) byla osazena řadičem MCS9901CV (MosChip Semiconductor), druhá generace je osazena řadičem MCS9904CV (ASIX Electronics Corp.); oba typy mají téměř identické vlastnosti.
