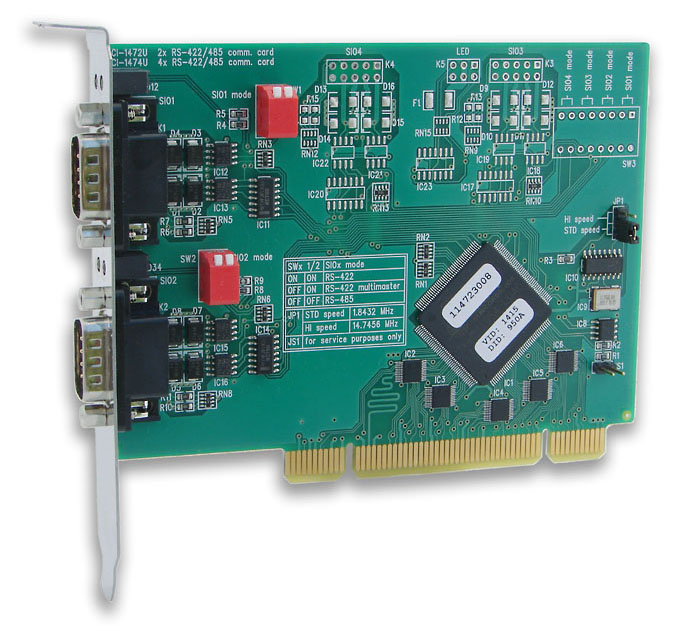

PCI-1472U
PCI-1472U je univerzální komunikační karta určená pro sběrnici PCI (3,3V i 5V) nebo PCI-X a nabízí dva porty RS-422/485 bez izolace.
Jádrem komunikační PCI karty PCI-1472U je řadič OXmPCI954 výrobce Oxford Semiconductor, který v jediném obvodu integruje funkce rozhraní PCI sběrnice, 4 výkonné UARTy standardu 16C950 a paralelní rozhraní.
Oba porty PCI-1472U jsou vyvedeny na konektory D-Sub 9 umístěné na PC štítku karty.
Výstupní obvody rozhraní RS-422/485 jsou jako u všech ostatních výrobků TEDIA osazeny přepěťovými ochrannými prvky (transily) a navíc doplněny o zakončovací impedance vedení v provedení doporučovaném řadou norem, mj. Profibus. Oproti obvyklému řešení s externími prvky, event. rezistory doplňovanými do volných pozic PC karty, jsou zakončovací impedance vyvedeny na samostatné piny konektoru a pro jejich využití postačuje propojení sousedních pinů na konektoru přívodního vodiče. Porty nejsou opticky izolovány.
Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlné ověření aktivity linky.
Součásti dodávky
Balení obsahuje pouze vlastní PCI kartu, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.
Technické parametry
| Typové označení | PCI-1472U |
|---|---|
| Počet komunikačních portů | 2 |
| Typ komunikačních portů | RS-422/485 |
| Řadič UART | OXmPCI954 (Oxford Semiconductor) |
| Přenosová rychlost | až 921,6kBd (RS-422/485) |
| Přenášené signály | RS-422: TXD+ (B), TXD- (A), RXD+ (B), RXD- (A)
RS-485: TXD/RXD+ (B), TXD/RXD- (A) |
| Typ budičů RS-422/485 | SN75176 (Texas Instruments) |
| Pracovní režimy RS-422/485 | RS-422, RS-422 multimaster, RS-485 |
| Řízení budičů RS-422/485 | automaticky (ADFC), DTR |
| Odolnost linky RS-422/485 | 300A, 8/20 µs, EN 61000-4-5 (transil 5V8/600W) |
| Zakončovací impedance RS-422/485 |
120 Ω / 0,7V |
| Izolační napětí | bez izolace |
| Sběrnice | PCI, 3V3/5V, 32bitů, 33MHz (kompatibilní s 64bitovou PCI a PCI-X) |
| I/O a MEM adresa, kanály přerušení |
přiděluje PnP PCI BIOS |
| Rozměry desky | 90x125 mm |
| Hmotnost desky | cca 80 g |
| Hmotnost a rozměry obchodního balení |
cca 130 g kartonová krabice cca 180x130x40 mm |
