PCI-1474U
PCI-1474U je univerzální komunikační karta určená pro sběrnici PCI (3,3V i 5V) nebo PCI-X a nabízí čtyři porty RS-422/485 bez izolace.
Jádrem komunikační PCI karty PCI-1474U je řadič OXmPCI954 výrobce Oxford Semiconductor, který v jediném obvodu integruje funkce rozhraní PCI sběrnice, 4 výkonné UARTy standardu 16C950 a paralelní rozhraní.

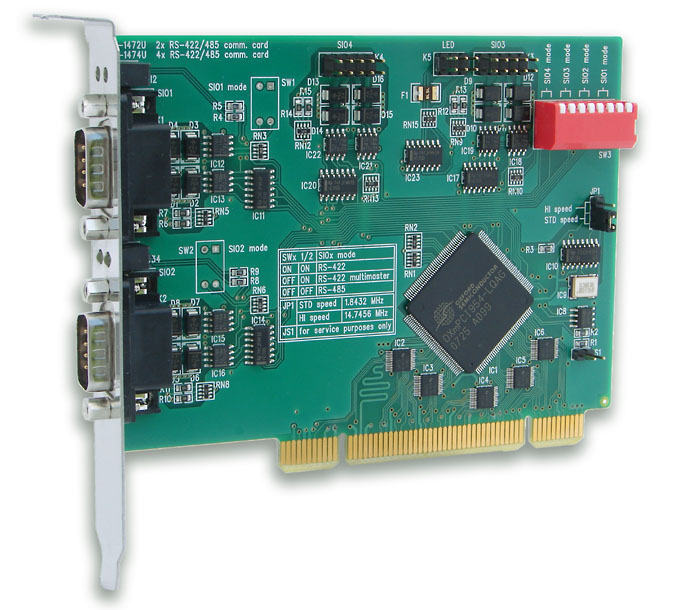

První dva porty karty PCI-1474U jsou vyvedeny na konektory D-Sub 9 umístěné na PC štítku karty, druhé dva porty jsou dostupné prostřednictvím rozšiřující desky PCI-1029 umístěné v sousední pozici.
Výstupní obvody rozhraní RS-422/485 jsou jako u všech ostatních výrobků TEDIA osazeny přepěťovými ochrannými prvky (transily) a navíc doplněny o zakončovací impedance vedení v provedení doporučovaném řadou norem, mj. Profibus. Oproti obvyklému řešení s externími prvky, event. rezistory doplňovanými do volných pozic PC karty, jsou zakončovací impedance vyvedeny na samostatné piny konektoru a pro jejich využití postačuje propojení sousedních pinů na konektoru přívodního vodiče. Porty nejsou opticky izolovány.
Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlné ověření aktivity linky.
Součásti dodávky
Balení obsahuje vlastní PCI kartu a rozšiřující redukci, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.
Technické parametry
| Typové označení | PCI-1474U |
|---|---|
| Počet komunikačních portů | 4 |
| Typ komunikačních portů | RS-422/485 |
| Řadič UART | OXmPCI954 (Oxford Semiconductor) |
| Přenosová rychlost | až 921,6kBd (RS-422/485) |
| Přenášené signály | RS-422: TXD+ (B), TXD- (A), RXD+ (B), RXD- (A)
RS-485: TXD/RXD+ (B), TXD/RXD- (A) |
| Typ budičů RS-422/485 | SN75176 (Texas Instruments) |
| Pracovní režimy RS-422/485 | RS-422, RS-422 multimaster, RS-485 |
| Řízení budičů RS-422/485 | automaticky (ADFC), DTR |
| Odolnost linky RS-422/485 | 300A, 8/20 µs, EN 61000-4-5 (transil 5V8/600W) |
| Zakončovací impedance RS-422/485 |
120 Ω / 0,7V |
| Izolační napětí | bez izolace |
| Sběrnice | PCI, 3V3/5V, 32bitů, 33MHz (kompatibilní s 64bitovou PCI a PCI-X) |
| I/O a MEM adresa, kanály přerušení |
přiděluje PnP PCI BIOS |
| Rozměry desky | 90x125 mm (PCI-1474U) 80x25 mm (PCI-1029) |
| Hmotnost desky včetně redukce |
cca 140 g |
| Hmotnost a rozměry obchodního balení |
cca 200 g kartonová krabice cca 180x130x40 mm |
