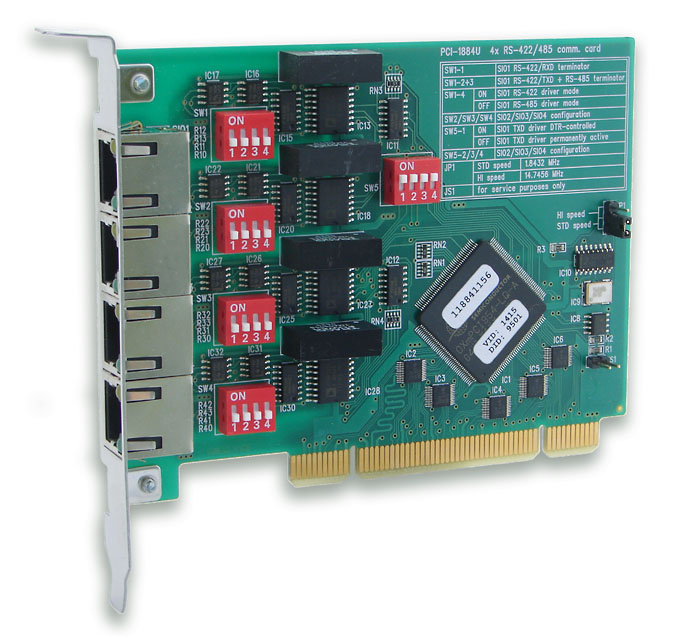

PCI-1884U
PCI-1884U je univerzální univerzální komunikační karta určená pro sběrnici PCI (3,3V i 5V) nebo PCI-X a nabízí čtyři izolované porty RS-422/485.
Jádrem komunikační PCI karty PCI-1884U je řadič OXmPCI954 výrobce Oxford Semiconductor, který v jediném obvodu integruje funkce rozhraní PCI sběrnice, 4 výkonné UARTy standardu 16C950 a paralelní rozhraní.
Všechny porty jsou vyvedeny na čtyři konektory RJ45 a jsou opticky izolovány.
Výstupní obvody rozhraní RS-422/485 jsou jako u všech ostatních výrobků TEDIA osazeny přepěťovými ochrannými prvky (transily) a navíc doplněny o zakončovací impedance vedení v provedení doporučovaném řadou norem, mj. Profibus. Pro jejich využití je vyhrazen konfigurační DIP spínač.
Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlné ověření aktivity linky.
Součásti dodávky
Balení obsahuje pouze vlastní PCI kartu, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.
Technické parametry
| Typové označení | PCI-1884U |
|---|---|
| Počet komunikačních portů | 4 |
| Typ komunikačních portů | RS-422/485 |
| Řadič UART | OXmPCI954 (Oxford Semiconductor) |
| Přenosová rychlost | až 921,6kBd |
| Přenášené signály | RS-422: TXD+ (B), TXD- (A), RXD+ (B), RXD- (A)
RS-485: TXD/RXD+ (B), TXD/RXD- (A) |
| Typ budičů RS-422/485 | SN75176 (Texas Instruments) |
| Pracovní režimy RS-422/485 | RS-422, RS-422 multimaster, RS-485 |
| Řízení budičů RS-422/485 | automaticky (ADFC), DTR |
| Odolnost linky RS-422/485 | 300A, 8/20 µs, EN 61000-4-5 (transil 5V8/600W) |
| Zakončovací impedance RS-422/485 |
120 Ω / 0,7V |
| Izolační napětí | 1 kVDC |
| Sběrnice | PCI, 3V3/5V, 32bitů, 33MHz (kompatibilní s 64bitovou PCI a PCI-X) |
| I/O a MEM adresa, kanály přerušení |
přiděluje PnP PCI BIOS |
| Rozměry desky | 90x125 mm |
| Hmotnost desky | cca 90 g |
| Hmotnost a rozměry obchodního balení |
cca 140 g kartonová krabice cca 180x130x40 mm |
