PCT-7424C, PCT-7424E
PC karty PCT-7424C a PCT-7424E jsou doplňkovým typem řady multifunkčních DAQ PCI karet a sdružují funkce 24 čítačů, digitálních vstupů a digitálních výstupů.
PCT-7424C je inovovanou verzí předešlého typu PCT-7424 (je 100% funkčně záměnná včetně zapojení všech I/O konektorů).
Karty PCT-7424C/E obsahují 24bitový vstupní digitální port, na nějž navazují nezávislé jednosměrné 32bitové čítače umožňující synchronně spouštět/zastavovat a nulovat.
Čítače jsou doplněny standardními digitálními vstupy (8), výstupy (16) a nezávislým časovačem určeným zejména pro periodické vyvolání přerušení.
Vstupní signály čítačů jsou vyvedeny na konektor D-Sub 25, signály osmi digitálních výstupů pak na konektor D-Sub 9; oba konektory jsou umístěny přímo na PC štítku karty. Signály digitálních portů jsou vyvedeny na konektorech umístěných na zadní straně karty a mohou být zpřístupněny redukcí s PC štítkem (není součástí dodávky).
Jádrem karet PCT-7424C/E je výkonné hradlové pole typu FPGA obsahující obvody čítačů, generátor časových značek a obvody přerušení. Jelikož konfigurace FPGA probíhá dynamicky při každém spuštění počítače (na rozdíl od předešlé verze PCT-7424 jsou konfigurační data přenášena z flash paměti umístěné na kartě), lze vnitřní obvody a funkce na zakázku modifikovat.
Vlastnosti PCT-7424C (navíc proti PCT-7424)
- uložení konfiguračních dat FPGA ve flash paměti na kartě; obsah flash (tzn. provádět upgrade BIOSu) lze modifikovat dodávanou utilitou
- CardID - DIP spínač umožňující vzájemné odlišení až 4 karet v počítači
- možnost instalace do všech typů PCI sběrnic (tzn. PCI 32 bitů i 64 bitů a PCI-X se signálovými úrovněmi 5V i 3,3V)
Odlišnosti PCT-7424C a PCT-7424E
Karty PCT-7424C s PCT-7424E se odlišují výhradně řešením vstupních obvodů čítačů.

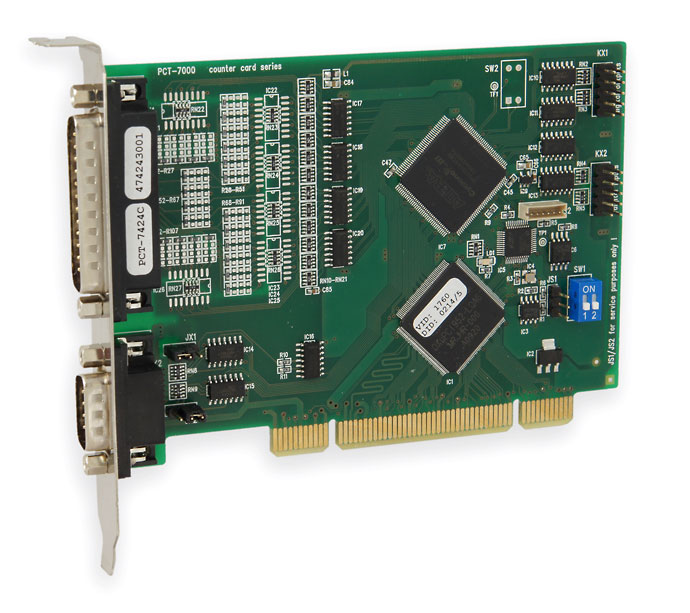

Karta PCT-7424C nemá vstupní obvody čítačů izolované od počítače a vstupní obvody jsou navrženy pro signály s úrovněmi TTL/HC.

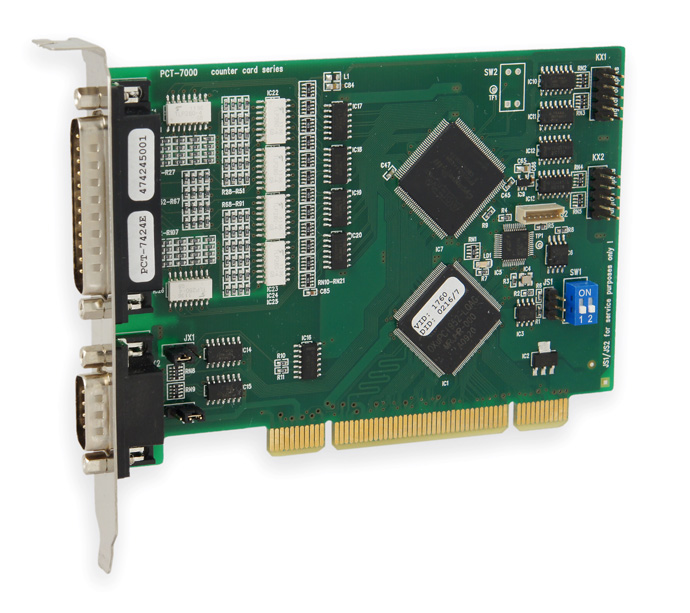

Karta PCT-7424E je vybavena izolovanými vstupními obvody čítačů navrženými pro signály s úrovněmi 24V.
Součásti dodávky
Balení obsahuje pouze vlastní PCI kartu, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.
Technické parametry
| Typové označení | PCT-7424C PCT-7424E |
|---|---|
| Počet vstupů čítačů | 24 |
| Vstupní úrovně čítačů | PCT-7424C: HC/TTL (odolnost ±10V) PCT-7424E: 24V (odolnost ±40V) |
| Izolace vstupů čítačů | PCT-7424C: bez izolace PCT-7424E: 1kVDC |
| Počet a typ čítačů | 24x 32 bitů, jednosměrné |
| Maximální vstupní frekvence čítačů | PCT-7424C: 2MHz PCT-7424E: 10kHz |
| Počet digitálních vstupů | 8 |
| Pracovní úrovně digitálních vstupů | HC/TTL (odolnost ±24V) |
| Počet digitálních výstupů | 16 |
| Pracovní úrovně digitálních výstupů | HC/TTL |
| Zdroje přerušení | časovač 1÷255ms |
| Sběrnice | PCI (32 bitů, 33 MHz, 5V i 3,3V) |
| I/O + MEM adresa, kanály přerušení | přiděluje PnP PCI BIOS |
| Rozměry desky | cca 90x130 mm |
| Hmotnost desky | cca 90 g |
| Hmotnost a rozměry obchodního balení |
cca 140 g kartonová krabice cca 180x130x40 mm |
