USB-1052
Konvertory USB-1052 jsou speciální komunikační převodníky kompatibilní s rozhraní USB1.1 a USB2.0 (režim full speed) určené výhradně pro přenos dat v rámci sítě modulů MicroUnit serie.

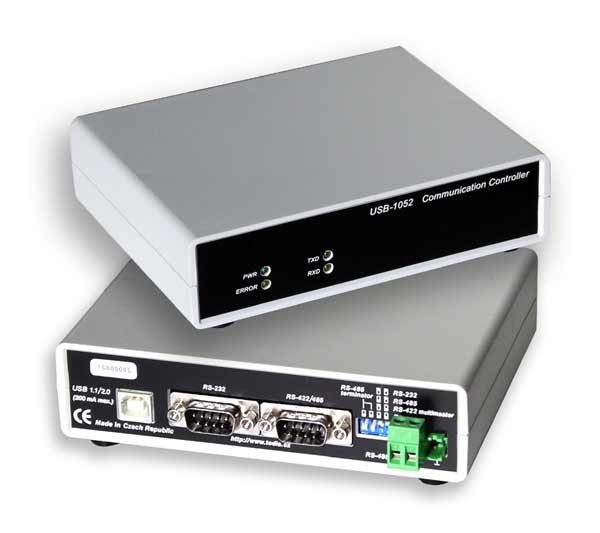

Konvertory jsou osazeny řídicím mikropočítačem s implementovaným protokolem AIBus-2, USB rozhraním pro přenos dat mezi mikropočítačem a PC, kombinovaným opticky izolovaným rozhraním splňujícím požadavky standardů RS-232, RS-422 a RS-485. K přepínání typu rozhraní je použit DIP spínač dostupný na zadní straně přístroje.
Výstupní obvody rozhraní RS-422/485 jsou standardně osazovány přepěťovými ochrannými prvky a navíc doplněny o zakončovací impedance vedení v provedení doporučovaném řadou norem, mj. Profibus. Zakončovací impedance lze aktivovat DIP spínačem, alternativně jsou však vyvedeny i na samostatné piny konektoru a pro jejich využití postačuje propojení sousedních pinů na konektoru přívodního vodiče.
Rozhraní RS-232 a RS-422 jsou dostupná na dvou konektorech D-Sub 9, rozhraní RS-485 je dostupné na konektoru D-Sub 9 a současně i na trojité násuvné svorkovnici.
Čelní panel přístroje je vybaven indikačními LED pro signalizaci probíhajícího přenosu dat na komunikační lince, přítomnosti napájecího napětí a chybě v přenosu dat modulu.
Napájení konvertoru je vzhledem k nízkému proudovému odběru řešeno přímo z USB rozhraní, zejména uživatelé notebooků tedy ocení, že konvertor nevyžaduje žádný externí zdroj napájení.
Softwarová podpora
Pro konvertory USB-1052 jsou k dispozici ovladače pro Windows 98/Me/2000/XP/Vista/7, zdarma je rovněž dostupný ovladač pro vývojový systém Control Web.
Technické parametry
| Typové označení | USB-1052 |
|---|---|
| Počet komunikačních portů | 1 |
| Typ komunikačních portů | RS-232, RS-422, RS-485 |
| Řadič UART | AT89C52 (mikropočítač ATMEL) |
| Přenosová rychlost | 600Bd ÷ 115,2kBd |
| Přenášené signály | TXD, RXD |
| Řízení směru přenosu RS-485 | automaticky interním mikropočítačem |
| Pracovní režimy | RS-232, RS-422, RS-485 |
| Typ budičů linky | HIN211E (Texas Instruments, RS-232) SN75176 (Texas Instruments, RS-422/485) |
| Ochrana linky RS-232 | 15kV EN 61000-4-2, vzduch (RS-232) |
| Ochrana linky RS-422/485 | 300A, 8/20 µs, EN 61000-4-5 (transil 5V8/600W) |
| Zakončovací impedance | 120Ω / 0,7V |
| Izolační napětí | 1kVDC |
| Sběrnice | USB rev. 1.1, USB rev. 2.0 (režim full speed) |
| Rozměry modulu | cca 140x110x35 mm |
