Zakázkový vývoj - doplňky pro aplikace měření
Společnost TEDIA® vyvinula a zajistila výrobu zakázkových desek a celých systémů určených pro úpravu signálů, přehled se stručným popisem je uveden v odstavcích níže. Bohužel, informace o mnoha zajímavých projektech nelze zveřejnit ani v obecné rovině.

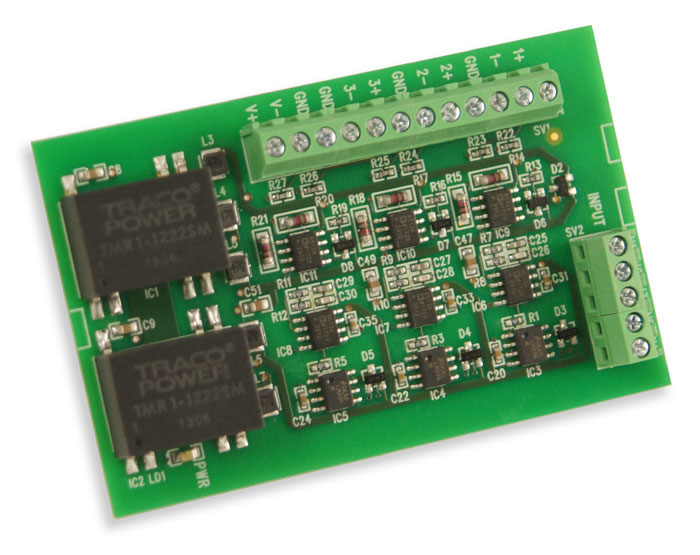

Tříkanálový zesilovač pro IEPE senzory
Pro přizpůsobení signálů tříosých IEPE snímačů vstupům UDAQ modulů s unifikovanými napěťovými rozsahy byl vyvinut tříkanálový zesilovač.
Snímače jsou buzeny konstantním proudem 4 mA v rozsahu napětí až do 22 V. Signály snímačů jsou zpracovány zesilovači s diferenciálními výstupy s rozkmitem až ±10 V vybavenými hornopropustním filtrem 1. řadu s prahovou frekvencí 2 Hz a dolnopropustním filtrem 2. řadu s prahovou frekvencí 10 kHz. Všechny parametry lze v širokém rozsahu modifikovat výměnou součástek.
Napájecí obvody jsou řešeny jako izolované od signálové části, pro napájení lze tedy použít téměř jakýkoliv dostupný zdroj 10÷18 VDC (určeno pro napájení z běžného akumulátoru 12 V) bez rizika ovlivnění měřených signálů. Změnou součástek lze zesilovač přizpůsobit pro napájecí napětí 5 V (např. USB port) nebo 20÷35 V.
Zesilovač je určen pro instalaci do hliníkového pouzdra 80x50 mm (Hammond 1455C801), případně jej lze využít jako samostatnou desku pro vestavbu do přístroje.
Zadavatel: VODNÍ DÍLA - TBD a.s.
Realizace: září až listopad 2017

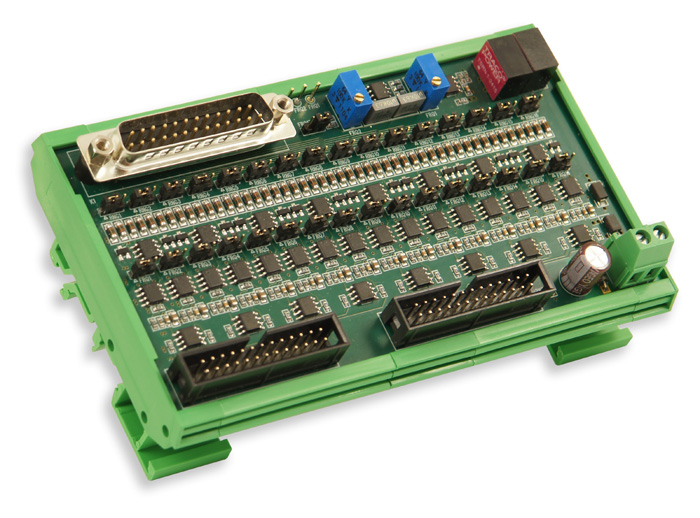

Deska zesilovačů s dolnopropustními filtry
Výzkumný projekt realizovaný na VŠB TU Ostrava vyžadoval zpracování 14 signálů diferenciálních snímačů tlaku měřících proudění vzduchu v potrubí. Jelikož užitečný signál byl významně zatížen rušivými složkami způsobenými ventilátorem, TEDIA vyvinula zakázkovou desku 16násobného zesilovače vybaveného dolnopropustními filtry.
Po analýze požadavků měření i reálného signálu byly zvoleny filtry 8. řádu s Besselovou aproximací s prahovou frekvencí plynule laditelnou v rozsahu od 0,2 Hz až po více než 10 Hz. Vzhledem k vysokým požadavkům na stabilitu stejnosměrné složky byly samostatně řešeny signálové trasy pro pásmo do desetiny hodnoty prahové frekvence filtru a střídavé složky.
Pro vlastní měření byly v různých fázích projektu využity DAQ USB moduly řady UDAQ-1408C/1416C a moduly pro distrubuované systémy MU-811 spolu s programy TEDIA Recorder a TEDIA MicroUnit Datalogger.
Zadavatel: VŠB TU Ostrava
Realizace: září až listopad 2016

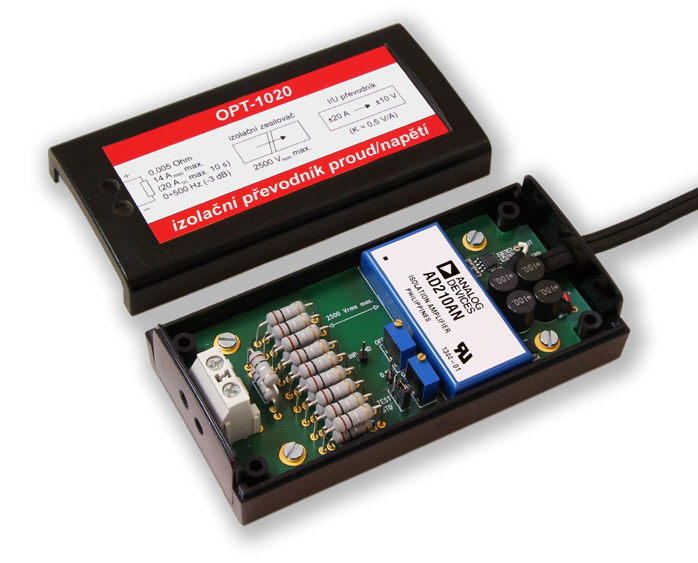

Zakázková verze izolačního zesilovače OPT-1020
Pro zkušebnu významného výrobce spínací techniky pro energetiku a rozvodná zařízení byla vyvinuta zakázková verze izolačního zesilovače OPT-1020.
Prováděný test vyžadoval měření časového průběhu přechodových jevů napájecích proudů v rozsahu do 20 A, TEDIA proto připravila izolační zesilovač v mechanickém provedení snadno použitelné proudové sondy s garantovanou bezpečnostní izolací a požadovanou šířkou frekvenčního pásma. Dodaný software zajišťuje nejen záznam "osciloskopických" průběhů měřených vysokou vzorkovací frekvencí (v závislosti na použitém DAQ USB modulu), ale současně i numerické stanovení efektivní hodnoty a jejího časového průběhu.
Zadavatel: SERW, spol. s r.o.
Realizace: listopad/prosinec 2013

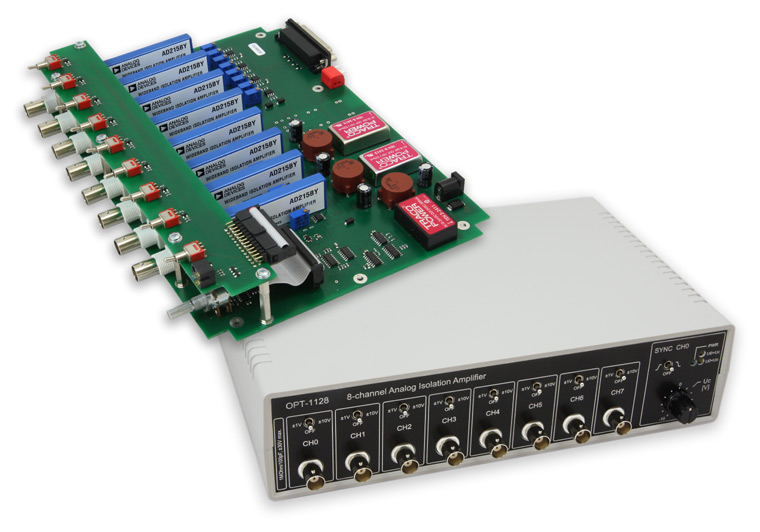

Izolační zesilovač OPT-1128
Všechny vzájemně izolované kanály jsou vybaveny vstupním zesilovačem s přepínatelnými rozsahy a šířkou pásma větší než 100 kHz. Výstupní signály v unifikovaném rozsahu ±10 V jsou zpracovávány a analyzovány měřicí PCI kartou pomocí programu ScopeWin32.
Zadavatel: Fyzikálně technický zkušební ústav, s.p.
Realizace: říjen až listopad 2011
Kompenzační zesilovače DF-KZF-16-R

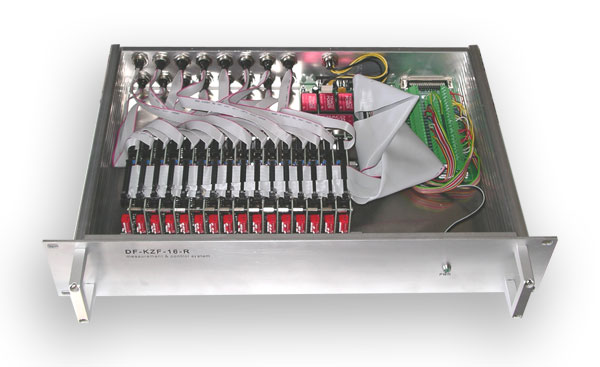

Pro významného zákazníka podnikajícího v oblasti mechanických analýz, diagnostiky a monitoringu dat byl vyvinut přístroj DF-KZF-16-R určený pro předzpracování signálů snímačů vibrací.
Přístroj obsahuje 16 nezávislých kompenzačních zesilovačů odstraňujících s vysokou stabilitou ze vstupního signálů stejnosměrnou složku (kompenzační hodnota je stanovena pomocí softwarově ovládaného dolnopropustního filtru) a následně zpracovávajících kompenzovaný signál dolnopropustním filtrem 8. řádu (tzv. antialiasing filtr) s prahovou frekvencí konfigurovatelnou z nadřízeného systému. Nadřízený systém na bázi DAQ PC karet není zatěžován signálem s vysokým dynamickým rozsahem, nýbrž s vysokou přesností zpracovává signál obsahující pouze střídavou složku a změny stejnosměrné složky.
Zadavatel: Dystiff s.r.o.
Realizace: září 2005
Speciální modul pro detekci anomálií
na 50 Hz signálech v energetických sítích

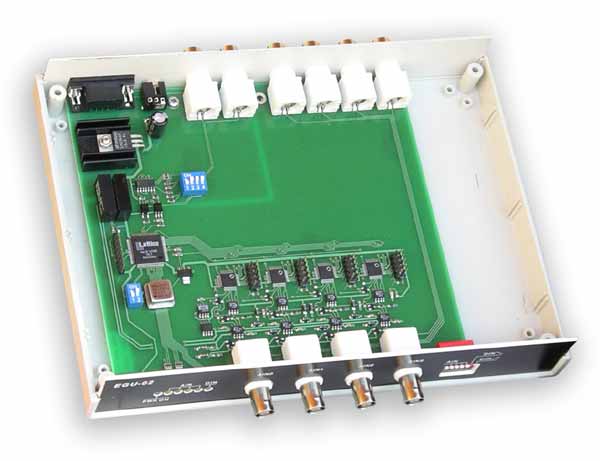

Pro firmu EGU, Laboratoř velmi vysokého napětí a. s., byl v minulosti vyvinut tříkanálový modul pro detekci anomálií na signálech energetických sítích pod označením EGU-01.
Inovovaná verze EGU-02 z roku 2005 je čtyřkanálová a jejím jádrem jsou mikropočítače s A/D převodníky (1 sada pro každý kanál) a hradlové pole pro vyhodnocení událostí ze čtyř analogových a jednoho digitálního kanálu. Modul navíc umožňuje paralelním řazením počet společně analyzovaných signálů rozšiřovat.
Algoritmus implementovaný v mikropočítačích pracuje jako generátor harmonického signálu s frekvenčně-fázovou vazbou na vstupní signál se současnou napěťovou regulací výstupu. Generovaný signál ve stavu zavěšení tedy kopíruje ideální křivku harmonického signálu pro daný kanál a reálná digitalizovaná data jsou průběžně vyhodnocována s předem nastaveným tolerančním polem. Po detekci signálu mimo toleranční pole je generována synchronizační událost přenášená přes hradlové pole a interface do záznamového systému na bázi DAQ PC karet.
Zadavatel: EGÚ, Laboratoř VVN
Realizace: únor až duben 2005
