Multifunkční USB moduly - zastaralé typy
Tato stránka obsahuje přehled multifunkčních USB modulů, jejichž výroba byla ukončena.
Podrobnosti o možných náhradách (záměnných z hardwarového i softwarového hlediska) jsou uvedeny u vybraných typů. Neexistuje-li přímá náhrada, lze vybírat z nových typů druhé generace.
| Typ | AIN | AIN konektor |
ADC | DAC | ADC buffer DAC buffer |
CNT | DIO |
|---|---|---|---|---|---|---|---|
| UDAQ-1208 | 8x S.E. | násuvné svorky |
12bitů 40kHz |
- - - | 1kB - - - |
2 | 2+1 |
| Výroba ukončena, náhrada UDAQ-1408A. | |||||||
| UDAQ-1408 | 8x S.E. | násuvné svorky |
14bitů 40kHz |
- - - | 1kB - - - |
2 | 2+1 |
| Výroba ukončena, náhrada UDAQ-1408A. | |||||||
| UDAQ-1216AL | 16x S.E. | D-Sub 25 | 12bitů 200kHz |
2x 12bitů 200kHz (1MHz) |
256kB 256kB |
2 | 4+1 |
| UDAQ-1216AS | 16x S.E. | D-Sub 25 | 12bitů 200kHz |
- - - | 256kB - - - |
2 | 4+1 |
| UDAQ-1416AL | 16x S.E. | D-Sub 25 | 14bitů 200kHz |
- - - | 256kB - - - |
2 | 4+1 |
| UDAQ-1416AS | 16x S.E. | D-Sub 25 | 14bitů 200kHz |
2x 12bitů 200kHz (1MHz) |
256kB 256kB |
2 | 4+1 |
| UDAQ-1416DL | 16x S.E./ 8x DIF. |
D-Sub 25 | 14bitů 200kHz |
- - - | 256kB - - - |
2 | 4+1 |
| UDAQ-1416DS | 16x S.E./ 8x DIF. |
D-Sub 25 | 14bitů 200kHz |
2x 12bitů 200kHz (1MHz) |
256kB 256kB |
2 | 4+1 |
| UDAQ-1432AL | 32x S.E. | 2x D-Sub 25 | 14bitů 200kHz |
- - - | 256kB - - - |
2 | 4+1 |
| UDAQ-1432AS | 32x S.E. | 2x D-Sub 25 | 14bitů 200kHz |
2x 12bitů 200kHz (1MHz) |
256kB 256kB |
2 | 4+1 |
| UDAQ-1628 | 8x diff. | D-Sub 25 | 16bitů 200kHz |
2x 12bitů 200kHz |
256kB - - - |
0 | 0 |
| UDAQ-1828 | 8x pseudo diff. |
8x BNC | 8x24bitů 8x32kHz |
- - - | 256kB - - - |
0 | 0 |
UDAQ-1208, UDAQ-1408
Dostupnost: nelze dodat, oba typy lze však nahradit novějším UDAQ-1408A
Download: příručka a ovladače
UDAQ-1208 a UDAQ-1408 jsou multifunkční moduly připojené k počítači pomocí rozhraní USB.
Moduly jsou osazeny alternativně 12bitovým nebo 14bitovým A/D převodníkem (vzorkovací frekvence až 40 kHz) s předřazeným programovatelným zesilovačem a multiplexerem pro 8 vstupů v S.E. topologii.
Navíc nabízejí dva digitální vstupy (slouží současně jako vstupy čítačů) a jeden digitální výstup (přepínací relé).
Analogové vstupy nejsou izolovány od USB rozhraní, společná GND svorka analogových vstupů je tedy spojena s GND USB rozhraní.
Moduly jsou napájeny výhradně z USB rozhraní.
Dodávané typy:
UDAQ-1208 typ osazený 12bitovým A/D převodníkem.
UDAQ-1408 typ osazený 14bitovým A/D převodníkem.
UDAQ-1216AL, UDAQ-1216AS
Dostupnost: nelze dodat
Download: příručka a ovladače
UDAQ-1216AL a UDAQ-1216AS jsou multifunkční moduly připojené k počítači pomocí rozhraní USB.
Moduly jsou osazeny 12bitovým A/D převodníkem (vzorkovací frekvence až 200 kHz) s předřazeným programovatelným zesilovačem a multiplexerem pro 16 vstupů v S.E. topologii.
Alternativně (verze "AS") jsou vybaveny dvěma analogovými výstupy (osazeny 12bitové D/A převodníky) s možností generování v režimech souvislého datového bloku (data jsou průběžně přenášena z PC) nebo cyklickém (modul autonomně cyklicky generuje blok dat z datového zásobníku; v průběhu generování nejsou z PC přenášena žádná data a generování tak nezatěžuje USB rozhraní).
Oba typy navíc nabízejí čtyři digitální vstupy (slouží současně jako vstupy čítačů) a jeden digitální výstup (přepínací relé).
Analogové vstupy ani výstupy nejsou izolovány od USB rozhraní, společná GND svorka analogových vstupů je tedy spojena s GND USB rozhraní.
Moduly jsou obvykle napájeny z USB rozhraní, umožňují však i napájení z externího zdroje (zejména pro případ připojení k pasivnímu USB hubu).
Dodávané typy:
UDAQ-1216AL typ bez analogových výstupů.
UDAQ-1216AS typ se dvěma analogovými výstupy.

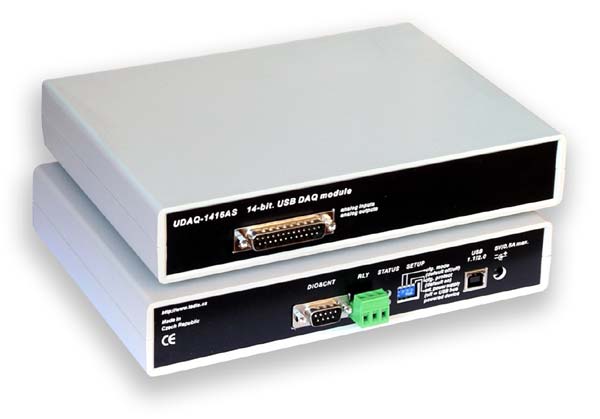

UDAQ-1416AL, UDAQ-1416AS
Dostupnost: nelze dodat
Download: příručka a ovladače
UDAQ-1416AL a UDAQ-1416AS jsou multifunkční moduly připojené k počítači pomocí rozhraní USB.
Moduly jsou osazeny 14bitovým A/D převodníkem (vzorkovací frekvence až 200 kHz) s předřazeným programovatelným zesilovačem a multiplexerem pro 16 vstupů v S.E. topologii.
Alternativně (verze "AS") jsou vybaveny dvěma analogovými výstupy (osazeny 12bitové D/A převodníky) s možností generování v režimech souvislého datového bloku (data jsou průběžně přenášena z PC) nebo cyklickém (modul autonomně cyklicky generuje blok dat z datového zásobníku; v průběhu generování nejsou z PC přenášena žádná data a generování tak nezatěžuje USB rozhraní).
Oba typy navíc nabízejí čtyři digitální vstupy (slouží současně jako vstupy čítačů) a jeden digitální výstup (přepínací relé).
Analogové vstupy ani výstupy nejsou izolovány od USB rozhraní, společná GND svorka analogových vstupů je tedy spojena s GND USB rozhraní.
Moduly jsou obvykle napájeny z USB rozhraní, umožňují však i napájení z externího zdroje (zejména pro případ připojení k pasivnímu USB hubu).
Dodávané typy:
UDAQ-1416AL typ bez analogových výstupů.
UDAQ-1416AS typ se dvěma analogovými výstupy.
UDAQ-1416DL, UDAQ-1416DS
Dostupnost: nelze dodat
Download: příručka a ovladače
UDAQ-1416DL a UDAQ-1416DS jsou multifunkční moduly připojené k počítači pomocí rozhraní USB.
Moduly jsou osazeny 14bitovým A/D převodníkem (vzorkovací frekvence až 200 kHz) s předřazeným programovatelným zesilovačem a multiplexerem pro 16 vstupů v S.E. topologii, resp. 8 vstupů v diferenciální topologii.
Alternativně (verze "AS") jsou vybaveny dvěma analogovými výstupy (osazeny 12bitové D/A převodníky) s možností generování v režimech souvislého datového bloku (data jsou průběžně přenášena z PC) nebo cyklickém (modul autonomně cyklicky generuje blok dat z datového zásobníku; v průběhu generování nejsou z PC přenášena žádná data a generování tak nezatěžuje USB rozhraní).
Oba typy navíc nabízejí čtyři digitální vstupy (slouží současně jako vstupy čítačů) a jeden digitální výstup (přepínací relé).
Analogové vstupy ani výstupy nejsou izolovány od USB rozhraní, společná GND svorka analogových vstupů je tedy spojena s GND USB rozhraní.
Moduly jsou obvykle napájeny z USB rozhraní, umožňují však i napájení z externího zdroje (zejména pro případ připojení k pasivnímu USB hubu).
Dodávané typy:
UDAQ-1416DL typ bez analogových výstupů.
UDAQ-1416DS typ se dvěma analogovými výstupy.

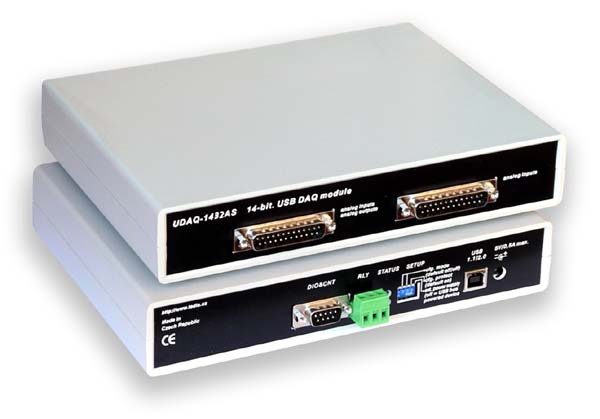

UDAQ-1432AL, UDAQ-1432AS
Dostupnost: nelze dodat
Download: příručka a ovladače
UDAQ-1432AL a UDAQ-1432AS jsou multifunkční moduly připojené k počítači pomocí rozhraní USB.
Moduly jsou osazeny 14bitovým A/D převodníkem (vzorkovací frekvence až 200 kHz) s předřazeným programovatelným zesilovačem a multiplexerem pro 32 vstupů v S.E. topologii.
Alternativně (verze "AS") jsou vybaveny dvěma analogovými výstupy (osazeny 12bitové D/A převodníky) s možností generování v režimech souvislého datového bloku (data jsou průběžně přenášena z PC) nebo cyklickém (modul autonomně cyklicky generuje blok dat z datového zásobníku; v průběhu generování nejsou z PC přenášena žádná data a generování tak nezatěžuje USB rozhraní).
Oba typy navíc nabízejí čtyři digitální vstupy (slouží současně jako vstupy čítačů) a jeden digitální výstup (přepínací relé).
Analogové vstupy ani výstupy nejsou izolovány od USB rozhraní, společná GND svorka analogových vstupů je tedy spojena s GND USB rozhraní.
Moduly jsou obvykle napájeny z USB rozhraní, umožňují však i napájení z externího zdroje (zejména pro případ připojení k pasivnímu USB hubu).
Dodávané typy:
UDAQ-1432AL typ bez analogových výstupů.
UDAQ-1432AS typ se dvěma analogovými výstupy.

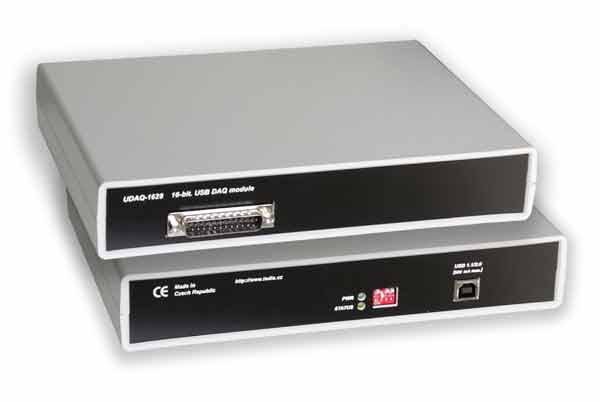

UDAQ-1628
Dostupnost: nelze dodat
Download: příručka a ovladače
UDAQ-1628 jsou multifunkční moduly připojené k počítači pomocí rozhraní USB.
Moduly jsou osazeny 16bitovým A/D převodníkem (vzorkovací frekvence až 200 kHz) s předřazeným programovatelným zesilovačem a multiplexerem pro 8 vstupů v diferenciální topologii.
Kromě analogových vstupů jsou vybaveny dvěma analogovými výstupy (osazeny 12bitové D/A převodníky) s možností generování v režimech souvislého datového bloku (data jsou průběžně přenášena z PC) nebo cyklickém (modul autonomně cyklicky generuje blok dat z datového zásobníku; v průběhu generování nejsou z PC přenášena žádná data a generování tak nezatěžuje USB rozhraní).
Analogové vstupy ani výstupy nejsou izolovány od USB rozhraní, společná GND svorka analogových vstupů je tedy spojena s GND USB rozhraní.
Moduly jsou napájeny výhradně z USB rozhraní.

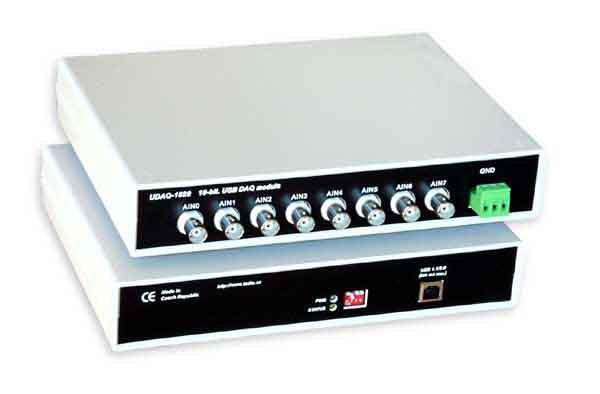

UDAQ-1828
Dostupnost: nelze dodat
Download: příručka a ovladače
UDAQ-1828 jsou multifunkční moduly připojené k počítači pomocí rozhraní USB.
Moduly obsahují osm analogových vstupů bez dalších doplňkových portů (čítače, digitální vstupy, digitální výstupy apod.).
Analogové vstupy jsou řešeny zcela nezávisle; každý je vybaven vlastním diferenciálním zesilovačem a vlastním 24bitovým A/D převodníkem. A/D převodníky pracují na fixní frekvenci 32 kHz a nižší vzorkovací frekvence jsou vytvářeny převzorkování v hradlovém poli. Vstupy pracují s rozsahem ±10V v pseudodiferenciální topologii.
Moduly jsou napájeny výhradně z USB rozhraní.
