DAQ USB moduly druhé generace
Úvodní informace
Společnost TEDIA se zabývá vývojem a výrobou multifunkčních modulů pro USB rozhraní velmi dlouhou dobu, první typy byly uvedeny na trh již v roce 2003.
Multifunkční moduly pro USB rozhraní jsou alternativou k systémům realizovaným na bázi zásuvných DAQ PCI/PCIe karet; uplatnění nacházejí zejména v mobilních nebo laboratorních měřicích systémech.
Aktuální nabídka modulů první generace redukovaná na typy určené pro běžná měření analogových signálů s pomocnými I/O funkcemi (zpravidla digitální vstupy/výstupy a čítače) byla v roce 2022 doplněna druhou generací DAQ USB modulů umožňujících zpracovat široké spektrum typů signálů.
Strukturované řešení hardware i software druhé generace DAQ USB modulů navíc umožňuje v krátkých lhůtách modifikovat sériově vyráběné typy podle specifických požadavků a pouze ve výjimečných případech změny hardware implementovat i do ovladačů.
Dodávka modifikovaných typů může být atraktivní i v případě několikakusových sérií.
Podrobnosti jsou popsány v sekci vývoj.
Přehled základních vlastností nových DAQ USB modulů
- modulární řešení oddělující řídicí jádro od části vstupů/výstupů; toto řešení umožňuje snadné modifikace I/O desek při zachování identických řídicích obvodů
- souběžné jednorázové čtení aktuálních hodnot vstupů i kontinuální streamovaný záznam až do toku 6 MB/s
- souběžné jednorázové ovládání aktuálních hodnot výstupů i kontinuální streamované generování až do toku 6 MB/s, popř. autonomní cyklické generování dat z paměti modulu
- I/O rozhraní vždy izolovaná od USB portu, případně i od napájecího zdroje (je-li použit), alternativně i I/O linky vzájemně
- analogové vstupy řešeny vždy jako nemultiplexované, každý kanál je tvořen samostatným řetězcem od vstupního zesilovače po A/D převodník (např. konfigurace 8x 200kHz je schopna provádět až 1600000 měření za sekundu); popsané řešení eliminuje přeslechy mezi kanály a všechny vstupní signály jsou odměřovány nejen synchronně, ale navíc bez časové diference
- analogové vstupy osazené buď 14bitovými nebo 16bitovými A/D převodníky s architekturou SAR, nebo 24bitovými A/D převodníky typu sigma-delta (zpravidla s integrovaným FIR filtrem eliminujícím vliv aliasingu)
- nízký příkon umožňující moduly napájet jen z USB portu, externí zdroj nutný jen v případě vzájemné izolace I/O rozhraní nebo vyšších nároků na buzení výstupů
- dodáváno v pouzdrech Eurotainer nebo ECOBOX, alternativně jako nepouzdřené desky pro vestavbu do vlastního zařízení
Přehled multifunkčních DAQ USB modulů druhé generace
| Typ | AIN/ADC | AOUT/DAC | DIN DOUT |
CNT | Pouzdro |
|---|---|---|---|---|---|
| Základní řada se 14bitovými A/D převodníky | |||||
| UDAQ-3428 | 8x DIF. (±10V) 8x 14bitů/200kHz |
2x S.E. (±10V) 2x 12bitů/1MHz |
1 0 |
0 | ET38/120 |
| UDAQ-3428D8 | 8x DIF. (±10V) 8x 14bitů/200kHz |
2x S.E. (±10V) 2x 12bitů/1MHz |
1+8 8 |
8 | ET59/120 |
| UDAQ-3428I3 | 8x DIF. (±10V) 8x 14bitů/200kHz |
2x S.E. (±10V) 2x 12bitů/1MHz |
1+9 2 |
3x IRC | ET59/120 |
| UDAQ-3429 | 8x DIF. (±10V) 8x 14bitů/200kHz |
- - - | 1 0 |
0 | ET38/120 |
| UDAQ-3429A8 | 8x DIF. (±10V) 8x 14bitů/200kHz |
8x S.E. (±10V) 8x 12bitů/200kHz (2x 12bitů/1MHz) |
1+4 3 |
4 | ET59/120 |
| UDAQ-3429D8 | 8x DIF. (±10V) 8x 14bitů/200kHz |
- - - | 1+8 8 |
8 | ET59/120 |
| UDAQ-3429I3 | 8x DIF. (±10V) 8x 14bitů/200kHz |
- - - | 1+9 2 |
3x IRC | ET59/120 |
| Řada se 16bitovými A/D převodníky a programovatelnými zesilovači | |||||
| UDAQ-3634 | 4x DIF. (±10V÷150mV) 4x 16bitů/400kHz |
2x S.E. (±10V) 2x 12bitů/1MHz |
1 0 |
0 | ET38/120 |
| UDAQ-3634D8 | 4x DIF. (±10V÷150mV) 4x 16bitů/400kHz |
2x S.E. (±10V) 2x 12bitů/1MHz |
1+8 8 |
8 | ET59/120 |
| UDAQ-3634I3 | 4x DIF. (±10V÷150mV) 4x 16bitů/400kHz |
2x S.E. (±10V) 2x 12bitů/1MHz |
1+9 2 |
3x IRC | ET59/120 |
| UDAQ-3635 | 4x DIF. (±10V÷150mV) 4x 16bitů/400kHz |
- - - | 1 0 |
0 | ET38/120 |
| UDAQ-3635A4 | 4x DIF. (±10V÷150mV) 4x 16bitů/400kHz |
4x S.E. (±10V) 4x 12bitů/400kHz (2x 12bitů/1MHz) |
1+4 3 |
4 | ET59/120 |
| UDAQ-3635D8 | 4x DIF. (±10V÷150mV) 4x 16bitů/400kHz |
- - - | 1+8 8 |
8 | ET59/120 |
| UDAQ-3635I3 | 4x DIF. (±10V÷150mV) 4x 16bitů/400kHz |
- - - | 1+9 2 |
3x IRC | ET59/120 |
| Řada s 24bitovými A/D převodníky a programovatelnými zesilovači | |||||
| UDAQ-3914 | 4x DIF. (±10V÷20mV) 4x 24bitů/100kHz |
- - - | 1 0 |
0 | ET38/160 |
| UDAQ-3914D8 | 4x DIF. (±10V÷20mV) 4x 24bitů/100kHz |
- - - | 1+8 8 |
8 | ET59/160 |
| UDAQ-3918 | 8x DIF. (±10V÷20mV) 8x 24bitů/100kHz |
- - - | 1 0 |
0 | ET38/160 |
| UDAQ-3918D8 | 8x DIF. (±10V÷20mV) 8x 24bitů/100kHz |
- - - | 1+8 8 |
8 | ET59/160 |
| UDAQ-3934 | 4x DIF. (±10V÷20mV) 4x 24bitů/400kHz |
- - - | 1 0 |
0 | ET38/160 |
| UDAQ-3934D8 | 4x DIF. (±10V÷20mV) 4x 24bitů/400kHz |
- - - | 1+8 8 |
8 | ET59/160 |
| Řada s 24bitovými A/D převodníky pro odporové můstkové senzory | |||||
| UDAQ-3974 | 4x DIF. (±10V÷20mV) 4x 24bitů/100kHz referenční zdroj |
- - - | 1 0 |
0 | ET38/160 |
| UDAQ-3974D8 | 4x DIF. (±10V÷20mV) 4x 24bitů/100kHz referenční zdroj |
- - - | 1+8 8 |
8 | ET59/160 |
| UDAQ-3978 | 8x DIF. (±10V÷20mV) 8x 24bitů/100kHz referenční zdroj |
- - - | 1 0 |
0 | ET38/160 |
| UDAQ-3978D8 | 8x DIF. (±10V÷20mV) 8x 24bitů/100kHz referenční zdroj |
- - - | 1+8 8 |
8 | ET59/160 |

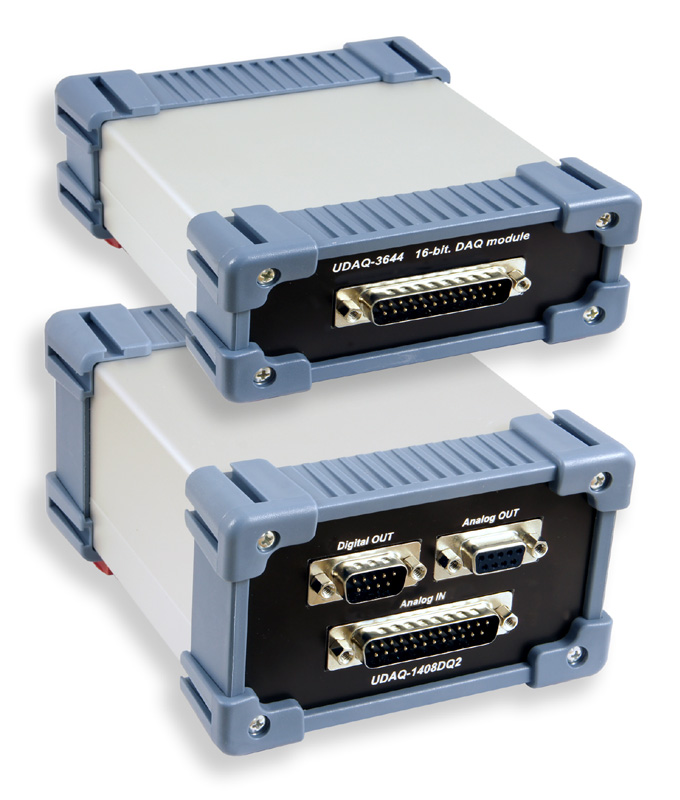

Poznámka: Pouzdro Eurotainer označené ET38/120 je tvořeno eloxovaným hliníkovým tubusem s čelními rozměry 104x38 mm a délkou 120 mm,
pouzdro ET59/120 tubusem s čelními rozměry 104x59 mm a délkou 120 mm.
Pouzdra ET38/160 a ET59/160 jsou tvořena tubusem se čelními rozměry jako předešlé typy pouzder, avšak s délkou tubusu 160 mm.
Skutečné vnější rozměry jsou pak navýšeny o plastové díly a gumové nožky.
Přehled ostatních DAQ USB modulů druhé generace
| Typ | Parametry | Pouzdro |
|---|---|---|
| UDAQ-3024 | pro zpracování digitálních signálů 12x digitální vstup s 32bitovým čítačem 12x digitální výstup |
ECOBOX EB140 |
| UDAQ-3106 | pro zpracování signálů IRC snímačů 6x kvadraturní enkodér s 32bitovým čítačem |
ECOBOX EB140 |

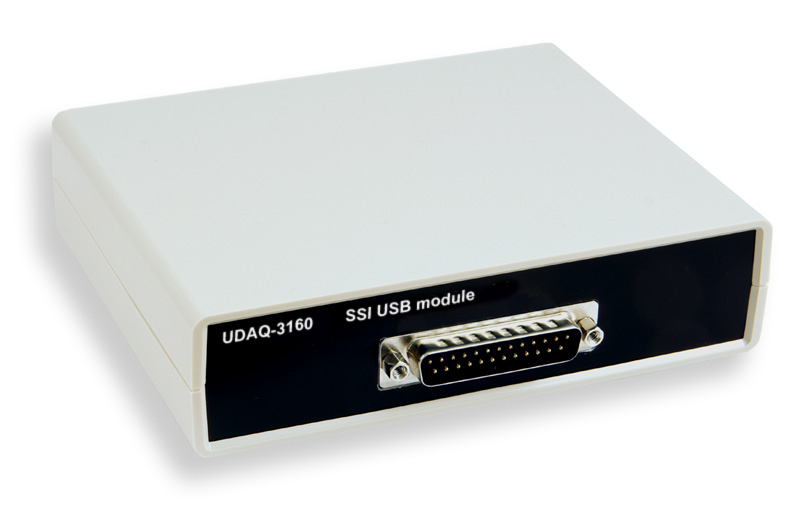

| UDAQ-3160 | pro zpracování signálů SSI snímačů 6x SSI master/slave/receiver interface |
ECOBOX EB140 |
| UDAQ-3163 | pro zpracování signálů IRC a SSI snímačů 3x kvadraturní enkodér s 32bitovým čítačem 6x SSI master interface |
ECOBOX EB140 |
Poznámka: Pouzdro EB140 je plastové pouzdro s rozměry cca 140x110x35 mm.
Softwarová podpora, systémové ovladače
Pro DAQ USB moduly jsou k dispozici systémové ovladače pro běžně používané desktopové verze Windows.
Jako nadstavba FTDI ovladače je připraven ovladač TEDIA_TUDFT2 umožňující vyhledat a otevřít spojení s modulem, konfigurovat měření/generování, spustit a ukončit měření/generování, předávat naměřená a generovaná data, souběžně jednorázově ovládat výstupy a číst vstupy apod. To vše při zachování podpory rozšířených funkcí zakázkových verzí firmware.
Podrobné informace lze nalézt v sekci Ovladače a software pro DAQ USB moduly druhé generace.
Poznámka: Pro vývoj vlastní sofwarové podpory (např. pro Linux nebo funkčních knihoven nad Windows FTDI ovladačem) je k dispozici veškerá dokumentace komunikačních protokolů a registrové struktury umožňující vytvoření vlastní softwarové podpory.
Příslušenství DAQ USB modulů
Pro moduly jsou dodávány jako základní příslušenství USB kabely různé délky a náhradní násuvné svorky, podrobnosti jsou uvedeny v ceniku. Navíc lze použít i řadu svorkovnic a kabelů určených pro DAQ PCI/PCIe karty.
