Systémové ovladače a software
pro DAQ USB moduly 2. generace
Společnost TEDIA jako výrobce hardware zajišťuje vývoj ovladačů pro operační systémy Windows i speciálních ovladačů pro frekventovaná vývojová prostředí.
V omezené míře jsou vyvíjeny i pomocné utility doplňující některé funkce užívaných programů nebo vytvářeny utility pro konfiguraci a testování funkce výrobků.
Ovladače DAQ USB modulů 2. generace pro Windows

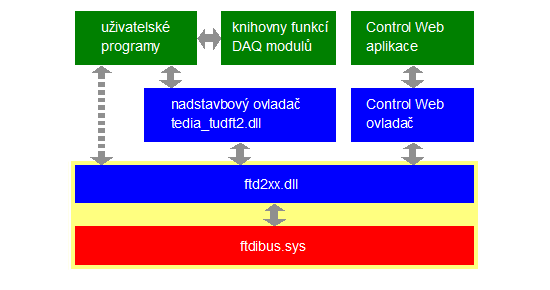

Na níže uvedeném obrázku je zakreslena struktura ovladačů DAQ USB modulů druhé generace (tzn. řada využívající USB řadiče v high-speed režimu, viz přehled vyráběných typů) pro operační systémy Windows.
DAQ USB moduly využívají různé typy řadičů výrobce Future Technology Devices International Limited (FTDI) včetně originálního systémového ovladače (na obrázku vyznačen žlutým podkladem). Tento ovladač představuje část nezbytnou pro činnost modulu a zahrnuje zejména nejnižší vrstvu ftdibus.sys (spuštěna v jádře Windows) a knihovnu ftd2xx.dll ve vyšší vrstvě zajišťující interface pro programy.
Systémový ovladač je k dispozici pro následující operační systémy:
- Windows 11, Windows 10 (všechny 32bitové i 64bitové verze)
- Windows 8/8.1, Windows 7, Windows Server 2012 R2, Windows Server 2012 a Windows Server 2008 R2 (všechny 32bitové i 64bitové verze), do budoucna již nebudou aktualizovány
- Windows Server 2016 a následující nejsou (a nebudou) podporovány
- Windows Vista a starší nejsou podporovány
Další knihovny a ovladače (zpravidla jen pro desktopové verze Windows):
- nadstavbový ovladač TEDIA_TUDFT2 + doplňkové knihovny pro snazší podporu konkrétních modulů
- ovladače pro vývojový systém Control Web
(ovladač časovaný z aplikace pro vybrané typy DAQ USB modulů; záznam do souboru plnou vzorkovací frekvencí a následný import dat)
Ovladače pro Linux, popř. jiné operační systémy
Pro vývoj vlastní sofwarové podpory (např. pro Linux) je k dispozici veškerá dokumentace komunikačních protokolů a registrové struktury umožňující vytvoření vlastní softwarové podpory.
Využití ovladačů pro Windows uživatelskými programy
Uživatelské programy mohou principiálně využívat přímo rozhraní systémového ovladače (tzn. ftd2xx.dll), standardním způsobem je však přístup prostřednictvím nadstavbového ovladače TEDIA_TUDFT2. Zatímco první alternativa vyžaduje přesnou znalost komunikačních protokolů používaných k obsluze DAQ USB modulů (a je proto využívána především testovacími programy a konfiguračními utilitami, případně specifickými ovladači), alternativa druhá nabízí abstraktní API a tedy i unifikovanou softwarovou obsluhu pro celou 2. generaci DAQ USB modulů.
Instalace a odinstalace; všechny části systémového ovladače se instalují společně při prvním připojení modulu k počítači a v případě odinstalace (tzn. odebráním ve správci zařízení) se modul stává nefunkčním zařízením. Ostatní ovladače a nadstavbové knihovny se instalují samostatně podle potřeby a mohou být instalovány/odinstalovány kdykoliv, aniž by se tím narušila funkce systémového ovladače.
Další informace
V sekci Ke stažení jsou k dispozici (kromě uživatelských příruček modulů) všechny ovladače, dokumentace k instalaci ovladačů a programátorské příručky.
