PCD-8006

Zásuvná karta PCD-8006 je doplňkovým typem řady multifunkčních DAQ PCIe karet a nabízí šest osmibitových obousměrných digitálních portů.

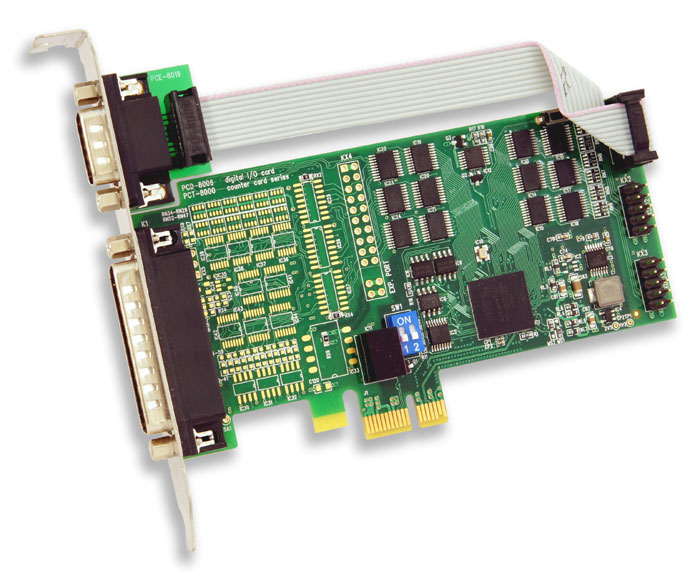

PCD-8006 (standardní provedení)

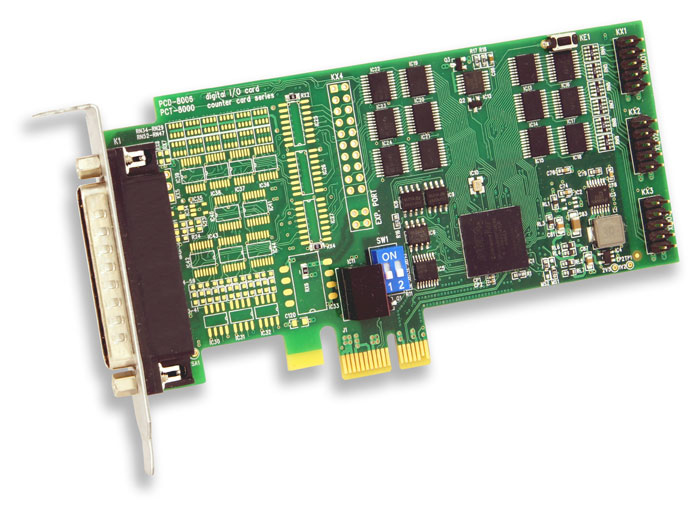

PCD-8006/LP (low-profile verze)

Karta PCD-8006 obsahuje šest osmibitových digitálních portů softwarově konfigurovatelných jako vstupní nebo výstupní. Výchozí konfiguraci portů (tzn. volbu směru přenosu portů a stav výstupních portů) po zapnutí nebo resetu počítače lze jednoduše modifikovat programem dodávaným s kartou.

Karta navíc obsahuje IRQ logiku umožňující vyvolat přerušení systému volitelnou kombinací náběžných nebo sestupných hran na všech vstupních signálech a interním časovačem. Časovač kromě nastavení periody, spuštění a zastavení umožňuje i zpětné čtení aktuálního stavu.

I/O porty využívají rozhraní unifikovaná pro všechny DAQ PCI a DAQ PCIe karty TEDIA a je tak pro ně dostupná řada příslušenství (kabely, dceřiné desky, pouzdra pro montáž na DIN lištu apod.).

Karta PCD-8006 je založena na jádře společném všem DAQ PCIe kartám obsahujícím hradlové pole FPGA (koncentruje převážnou část řídicích algoritmů) a pomocných obvodů umožňujících pohodlný upgrade firmware karty uživatelem (duální řešení konfigurační flash pamětí eliminuje problémy v případě selhání zápisu do primární paměti).

Standardní a low-profile provedení

Karta je dodávána ve dvou provedeních - standardním pod označením PCD-8006 a low-profile provedení pod označením PCD-8006/LP. S výjimkou odlišného vyvedení signálových konektorů (viz následující odstavce) jsou všechny ostatní vlastnosti obou provedení identické.

V případě standardního provedení jsou první čtyři porty dostupné přímo na PC štítku karty (tři na konektoru D-Sub 25 umístěném na kartě, čtvrtý port na konektoru D-Sub 9 s propojovacím kabelem PCE-8019), zbývající dva porty mohou být zpřístupněny některou z redukcí s PC štítkem řady PCE-16xx (není součástí dodávky).

V případě low-profile provedení jsou první tři porty dostupné přímo na PC štítku karty (konektor D-Sub 25), zbývající tři porty mohou být zpřístupněny redukcí s PC štítkem PCE-8025/LP (není součástí dodávky).

Součásti dodávky

Balení obsahuje pouze vlastní PCI Express kartu, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.

Technické parametry

Typové označení	PCD-8006 (standardní provedení) PCD-8006/LP (low-profile provedení)
Počet digitálních vstupů	0/8/16/24/32/40/48 (šest osmibitových obousměrných portů společných s výstupy)
Pracovní úrovně digitálních vstupů	TTL/HC
Počet digitálních výstupů	48/40/32/24/16/8/0 (šest osmibitových obousměrných portů společných se vstupy)
Pracovní úrovně digitálních výstupů	TTL/HC
Zdroje přerušení	48x digitální vstup, časovač 1÷255 ms
Sběrnice	PCI Express (x1, Gen 1)
Rozměry desky	cca 56x128 mm (karta v low-profile provedení, resp. základní deska standardního provedení, viz obrázek)
Hmotnost desky	cca 80 g (karta ve standardním provedení) cca 60 g (karta low-profile provedení)
Hmotnost a rozměry obchodního balení	cca 130 g (karta ve standardním provedení) cca 110 g (karta low-profile provedení) kartonová krabice cca 180x130x40 mm
