PCT-8360
Zásuvná karta PCT-8360 je doplňkovým typem řady multifunkčních DAQ PCIe karet a nabízí šest programovatelných rozhraní SSI master (izolované vstupy i výstupy) a tři osmibitové obousměrné digitální porty.
Karta je určena zejména pro zpracování signálů polohových snímačů, použitelná je však pro většinu zařízení využivajících SSI rozhraní.
Karta PCT-8360 obsahuje šest samostatně konfigurovatelných (s výjimkou přenosové frekvence) rozhraní SSI master umožňujících zpracovávat data ze široké řady snímačů.
SSI rozhraní jako primární funkce karty jsou doplněny třemi osmibitovými digitálními porty softwarově konfigurovatelnými jako vstupní nebo výstupní. Výchozí konfiguraci portů (tzn. volbu směru přenosu portů a stav výstupních portů) po zapnutí nebo resetu počítače lze jednoduše modifikovat programem dodávaným s kartou.
Karta navíc obsahuje IRQ logiku umožňující vyvolat přerušení systému volitelnou kombinací náběžných nebo sestupných hran na všech vstupních signálech a interním časovačem. Časovač kromě nastavení periody, spuštění a zastavení umožňuje i zpětné čtení aktuálního stavu.
I/O porty využívají rozhraní unifikovaná pro všechny DAQ PCI a DAQ PCIe karty TEDIA a je tak pro ně dostupná řada příslušenství (kabely, dceřiné desky, pouzdra pro montáž na DIN lištu apod.).
Karta PCT-8360 je založena na jádře společném všem DAQ PCIe kartám obsahujícím hradlové pole FPGA (koncentruje převážnou část řídicích algoritmů) a pomocných obvodů umožňujících pohodlný upgrade firmware karty uživatelem (duální řešení konfigurační flash pamětí eliminuje problémy v případě selhání zápisu do primární paměti).
Vlastnosti SSI rozhraní
- vstupy pro datové signály izolovány nezávislými optočleny v doporučovaném zapojení
- výstupy všech CLK signálů izolovány společně od PC (zvyšuje ochranu proti indukovanému přepětí)
- frekvence CLK signálů konfigurovatelná společně pro všechna rozhraní v rozsahu 100kHz až 1MHz
- datová délka konfigurovatelná nezávisle pro každé rozhraní
- podpora přímého binárního kódu nebo Grayova kódu
- synchronní zpracování dat všech SSI kanálů
- autonomní periodické čtení zajišťující dostupnost dat ze strany PC bez prodlev
Standardní a low-profile provedení
Karty jsou dodávány ve dvou provedeních - standardním pod označením PCT-8360 a low-profile provedení pod označením PCT-8360/LP. S výjimkou odlišného vyvedení signálových konektorů (viz následující odstavce) jsou všechny ostatní vlastnosti obou provedení identické.

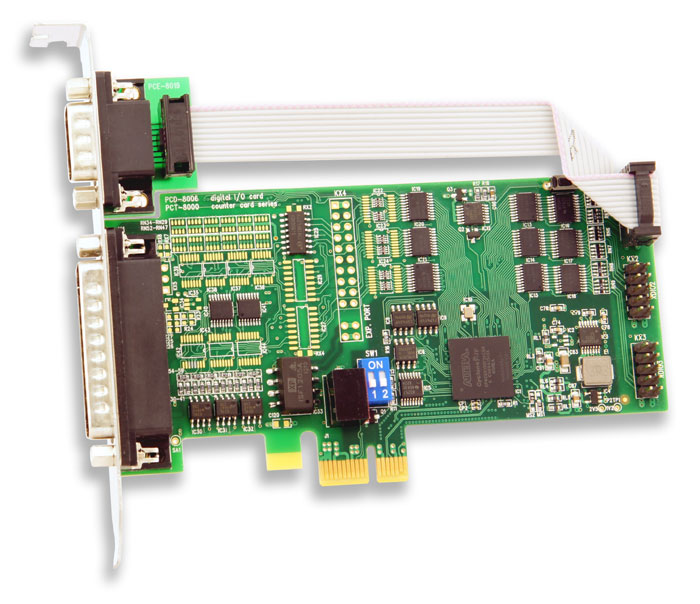

V případě standardního provedení jsou signály SSI rozhraní a první digitální port dostupné přímo na PC štítku karty (vstupy čítačů na konektoru D-Sub 25 umístěném na kartě, digitální port na konektoru D-Sub 9 s propojovacím kabelem PCE-8019), zbývající dva digitální porty mohou být zpřístupněny některou z redukcí s PC štítkem řady PCE-16xx (není součástí dodávky).

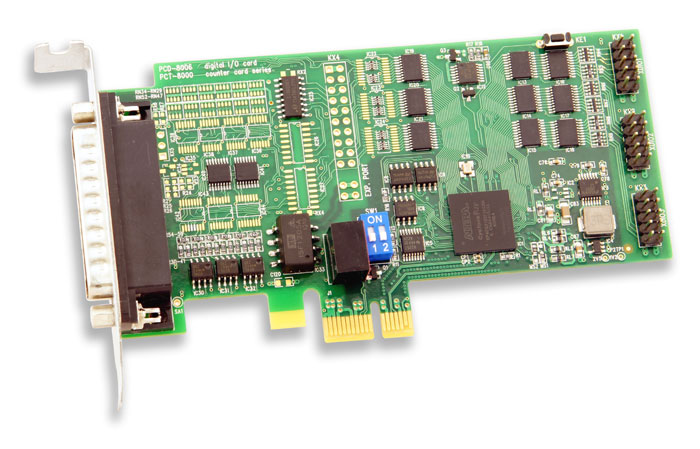

V případě low-profile provedení jsou signály SSI rozhraní dostupné přímo na PC štítku karty (konektor D-Sub 25), tři digitální porty mohou být zpřístupněny redukcí s PC štítkem PCE-8025/LP (není součástí dodávky).
Součásti dodávky
Balení obsahuje pouze vlastní PCI Express kartu, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.
Technické parametry
| Typové označení | PCT-8360 (standardní provedení) PCT-8360/LP (low-profile provedení) |
|---|---|
| Počet SSI rozhraní | 6 |
| Pracovní úrovně SSI rozhraní |
podle specifikace SSI (tzn. RS-422, resp. optočlen) |
| Odolnost proti přepětí (datové signály) |
±8V (±20V max. 10ms) |
| Odolnost proti přepětí (CLK signály) |
20A, 8/20 µs, EN 61000-4-5 (transil 6V4/200W) |
| Izolace signálů | 1kVDC (CLK výstupy nejsou izolovány vzájemně) (resp. 600VDC při rozšíření ESD-X1, viz poznámka) |
| Vzájemná izolace data/CLK signálů |
100V |
| Pracovní frekvence | 100kHz, 200kHz, ... , 1MHz |
| Datová délka | 1÷32 bitů |
| Kódování dat | přímý binární nebo Grayův kód |
| Počet digitálních vstupů |
0/8/16/24 (tři osmibitové obousměrné porty společné s výstupy) |
| Pracovní úrovně digitálních vstupů |
TTL/HC |
| Počet digitálních výstupů |
24/16/8/0 (tři osmibitové obousměrné porty společné se vstupy) |
| Pracovní úrovně digitálních výstupů |
TTL/HC |
| Zdroje přerušení | 24x digitální vstup, časovač 1÷255 ms |
| Sběrnice | PCI Express (x1, Gen 1) |
| Rozměry desky | cca 56x128 mm (karta v low-profile provedení, resp. základní deska standardního provedení, viz obrázek) |
| Hmotnost desky | cca 80 g (karta ve standardním provedení) cca 60 g (karta low-profile provedení) |
| Hmotnost a rozměry obchodního balení |
cca 130 g (karta ve standardním provedení) cca 110 g (karta low-profile provedení) kartonová krabice cca 180x130x40 mm |
Poznámka: Příplatkové rozšíření ESD-X1 představuje doplnění bleskojistky CG5-600L a zvyšuje odolnost izolační bariéry proti průrazu indukovaným přepětím.
