Komunikační PCI karty první generace
Několik slov na úvod...
V průběhu roků 2006 a 2007 došlo k modernizaci první generace PCI komunikačních karet TEDIA určené výhradně pro PCI sběrnici se signálovými úrovněmi 5V.
Druhá generace komunikačních karet představuje typy určené pro PCI sběrnice se signálovými úrovněmi 5V (tzn. zpravidla klasická 32bitová PCI sběrnice) nebo 3,3V (zpravidla 64bitová PCI nebo PCI-X sběrnice). Nové typy druhé generace (označované jako "U" - univerzální) je možné používat ve slotech PCI sběrnice 3,3V i 5V.
V následujícím přehledu je uveden stručný popis jednotlivých typů první generace karet doplněný údaji o aktuální dostupnosti a možných náhradách kartami druhé generace. Další alternativou je použití komunikačních karet pro sběrnici PCI Express.
| Typ | Počet portů |
Typ portů | Typ konektorů |
Izolace | Řadič | Sběrnice |
|---|---|---|---|---|---|---|
| PCI-1222 | 2 | RS-232 | D-Sub 9 | - - - | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada PCI-1222U. | ||||||
| PCI-1224 | 4 | RS-232 | D-Sub 9 | - - - | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada PCI-1224U. | ||||||
| PCI-1232 | 2 | RS-232 | D-Sub 9 | 1kVDC | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada PCI-1232U. | ||||||
| PCI-1234 | 4 | RS-232 | D-Sub 9 | 1kVDC | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada PCI-1234U. | ||||||
| PCI-1284 | 2 2 |
RS-232 RS-422/485 + RTS/CTS |
D-Sub 9 | 1kVDC 1kVDC |
OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada PCI-1234U (bez podpory RTS/CTS). | ||||||
| PCI-1472 | 2 | RS-422/485 | D-Sub 9 | - - - | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada PCI-1472U. | ||||||
| PCI-1474 | 4 | RS-422/485 | D-Sub 9 | - - - | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada PCI-1474U. | ||||||
| PCI-1482 | 2 | RS-422/485 | D-Sub 9 | 1kVDC | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada PCI-1482U. | ||||||
| PCI-1484 | 4 | RS-422/485 | D-Sub 9 | 1kVDC | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada PCI-1484U. | ||||||
| PCI-1602 | 2 | RS-422/485 + RTS/CTS |
D-Sub 9 | 1kVDC | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada s podporou RTS/CTS není k dispozici. | ||||||
| PCI-1604 | 4 | RS-422/485 + RTS/CTS |
D-Sub 9 | 1kVDC | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada s podporou RTS/CTS není k dispozici. | ||||||
| PCI-1634 | 2 2 |
RS-422/485 + RTS/CTS RS-232 |
D-Sub 9 | 1kVDC 1kVDC |
OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada s podporou RTS/CTS není k dispozici. | ||||||

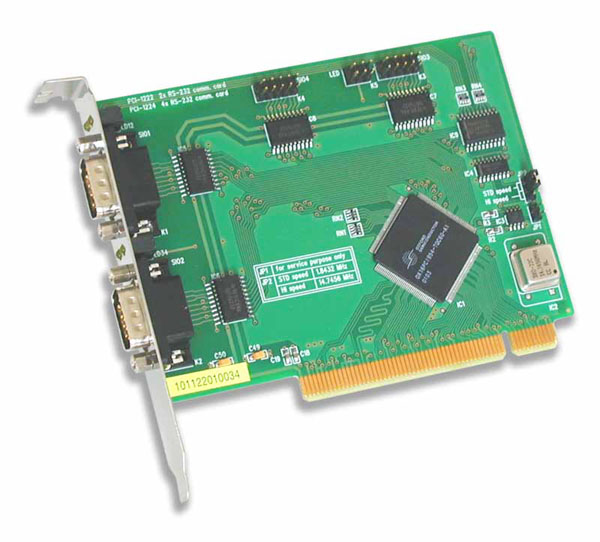

PCI-1222, PCI-1224
Dostupnost: nelze dodat, nahrazeno typem PCI-1222U, resp. PCI-1224U
Download: příručka a ovladače
Jádrem komunikačních PC karet řady PCI-1222/1224 je řadič OX16PCI954 výrobce Oxford Semiconductor, který v jediném obvodu integruje funkce rozhraní PCI sběrnice, 4 výkonné UARTy standardu 16C950 a paralelní rozhraní.
První dva porty karty PCI-1224 (resp. oba porty PCI-1222) jsou vyvedeny na konektory D-Sub 9 umístěné na PC štítku karty, druhé dva porty jsou dostupné prostřednictvím rozšiřující desky umístěné v sousední pozici. Rozšiřující deska je součástí dodávky. Porty obsahují kompletní modemové signály ve standardním zapojení konektoru.
Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlné ověření aktivity linky.
PC karty PCI-1222/1224 lze nasadit ve všech obvyklých aplikacích přenosu dat v průmyslovém prostředí včetně podpory sítě modulů MicroUnit serie; v tomto případě však lze s výhodou použít i speciální komunikační karty nebo konvertory určené výhradně k tomuto účelu.
Součásti sady:
PCI-1222 obsahuje pouze vlastní PCI kartu.
PCI-1224 je čtyřportová sada obsahující PCI kartu a rozšiřující desku PCI-1029.

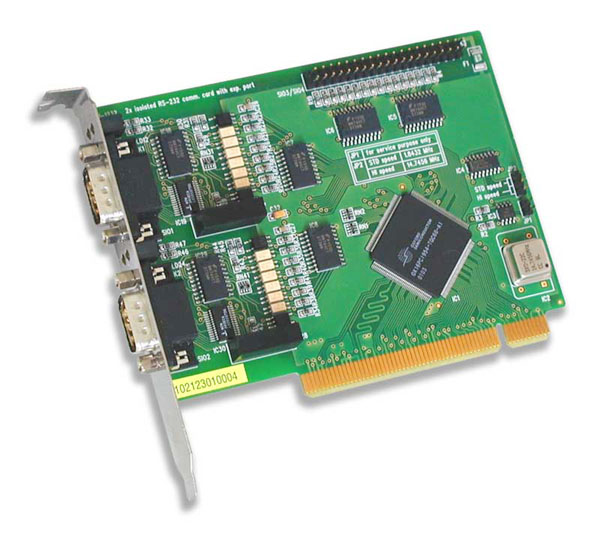

PCI-1232, PCI-1234, PCI-1284
Dostupnost: nelze dodat, nahrazeno typem PCI-1232U, resp. PCI-1234U, resp. PCI-1434U (obdoba PCI-1284, avšak bez podpory RTS/CTS signálů)
Download: příručka a ovladače
Jádrem komunikačních PC karet řady PCI-1232/1234/1284 je řadič OX16PCI954 výrobce Oxford Semiconductor, který v jediném obvodu integruje funkce rozhraní PCI sběrnice, 4 výkonné UARTy standardu 16C950 a paralelní rozhraní.
První dva porty karet PCI-1234/1284 (resp. oba porty PCI-1232) jsou vyvedeny na konektory D-Sub 9 umístěné na PC štítku karty, druhé dva porty jsou dostupné prostřednictvím rozšiřující desky umístěné v sousední pozici. Rozšiřující deska je součástí dodávky. Porty obsahují kompletní modemové signály ve standardním zapojení konektoru.
Všechny porty jsou vybaveny optickou izolací.
Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlné ověření aktivity linky.
Součásti sady
PCI-1232 obsahuje pouze vlastní PCI kartu.

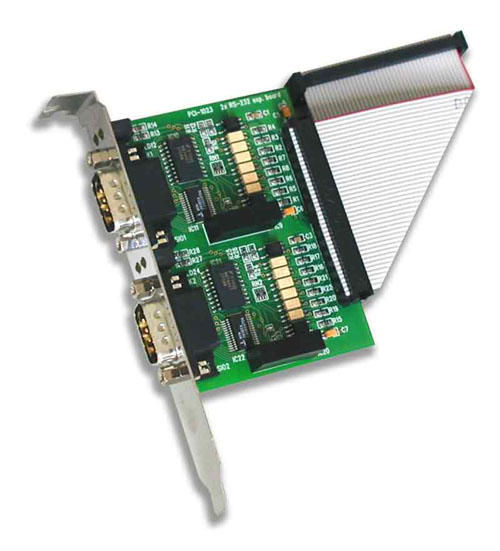

PCI-1234 je čtyřportová sada obsahující PCI kartu a rozšiřující desku PCI-1023.

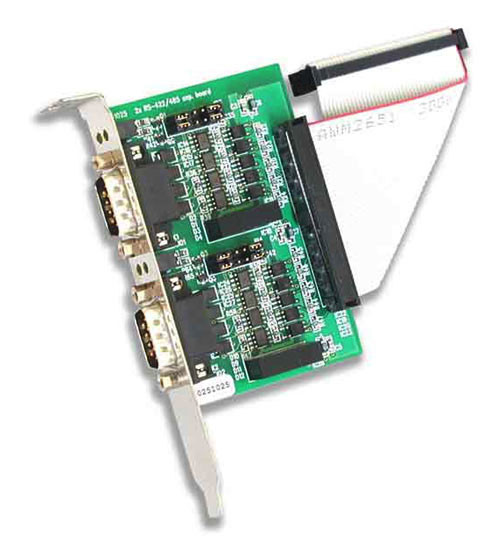

PCI-1284 je čtyřportová sada obsahující PCI kartu a rozšiřující desku PCI-1025.

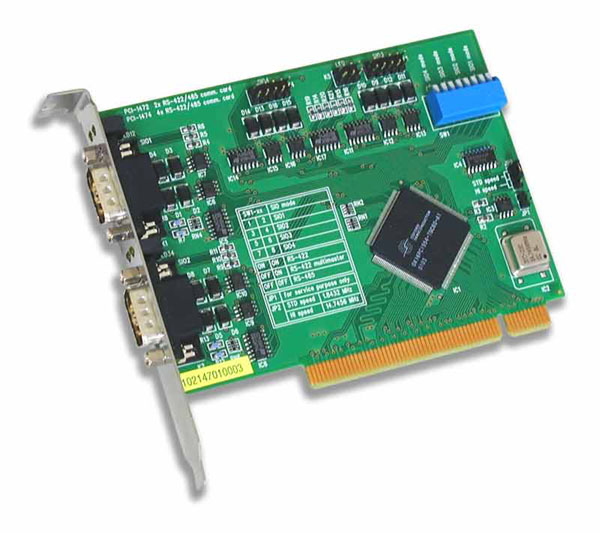

PCI-1472, PCI-1474
Dostupnost: nelze dodat, nahrazeno typem PCI-1472U, resp. PCI-1474U
Download: příručka a ovladače
Jádrem komunikačních PC karet řady PCI-1472/1474 je řadič OX16PCI954 výrobce Oxford Semiconductor, který v jediném obvodu integruje funkce rozhraní PCI sběrnice, 4 výkonné UARTy standardu 16C950 a paralelní rozhraní.
Výstupní obvody rozhraní RS-422/485 jsou jako u všech ostatních výrobků TEDIA osazeny přepěťovými ochrannými prvky a navíc doplněny o zakončovací impedance vedení v provedení doporučovaném řadou standardů, mj. Profibus. Oproti obvyklému řešení s externími prvky, event. rezistory doplňovanými do volných pozic PC karty jsou zakončovací impedance vyvedeny na samostatné piny konektoru a pro jejich využití postačuje propojení sousedních pinů na konektoru přívodního vodiče.
První dva porty karty PCI-1474 (resp. oba porty PCI-1472) jsou vyvedeny na konektory D-Sub 9 umístěné na PC štítku karty, druhé dva porty jsou dostupné prostřednictvím obvyklé rozšiřující desky v sousední pozici. Rozšiřující deska je součástí dodávky.
Porty nejsou na rozdíl od všech ostatních RS-422/485 typů komunikačních karet TEDIA vybaveny optickou izolací.
Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlné ověření aktivity linky.
Součásti sady
PCI-1472 obsahuje pouze vlastní PCI kartu.
PCI-1474 je čtyřportová sada obsahující PCI kartu a rozšiřující desku PCI-1029.

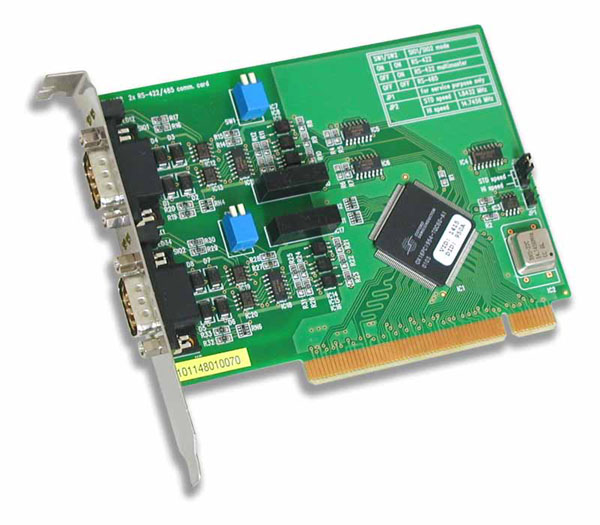

PCI-1482
Dostupnost: nelze dodat, nahrazeno typem PCI-1482U
Download: příručka a ovladače
Jádrem komunikačních PC karet PCI-1482 je řadič OX16PCI954 výrobce Oxford Semiconductor, který v jediném obvodu integruje funkce rozhraní PCI sběrnice, 4 výkonné UARTy standardu 16C950 a paralelní rozhraní.
Výstupní obvody rozhraní RS-422/485 jsou jako u všech ostatních výrobků TEDIA osazeny přepěťovými ochrannými prvky a navíc doplněny o zakončovací impedance vedení v provedení doporučovaném řadou standardů, mj. Profibus. Oproti obvyklému řešení s externími prvky, event. rezistory doplňovanými do volných pozic PC karty jsou zakončovací impedance vyvedeny na samostatné piny konektoru a pro jejich využití postačuje propojení sousedních pinů na konektoru přívodního vodiče.
Oba porty PCI-1482 jsou vybaveny optickou izolací a jsou vyvedeny na konektory D-Sub 9.
Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlné ověření aktivity linky.
Součásti sady
PCI-1482 obsahuje pouze vlastní PCI kartu.

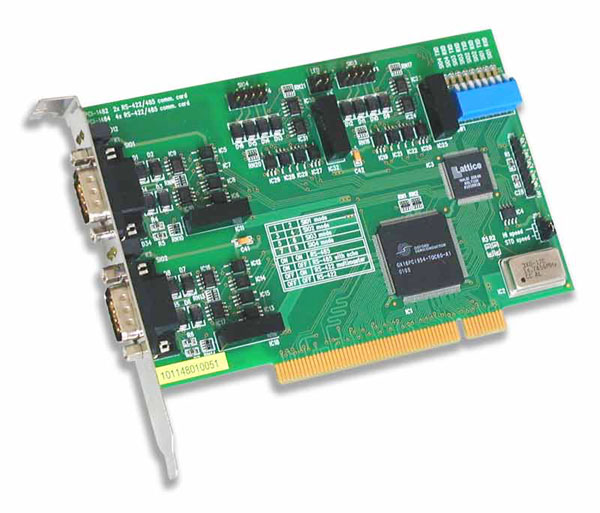

PCI-1484
Dostupnost: nelze dodat, nahrazeno typem PCI-1484U
Download: příručka a ovladače
Jádrem komunikačních PC karet PCI-1484 je řadič OX16PCI954 výrobce Oxford Semiconductor, který v jediném obvodu integruje funkce rozhraní PCI sběrnice, 4 výkonné UARTy standardu 16C950 a paralelní rozhraní.
Výstupní obvody rozhraní RS-422/485 jsou jako u všech ostatních výrobků TEDIA osazeny přepěťovými ochrannými prvky a navíc doplněny o zakončovací impedance vedení v provedení doporučovaném řadou standardů, mj. Profibus. Oproti obvyklému řešení s externími prvky, event. rezistory doplňovanými do volných pozic PC karty jsou zakončovací impedance vyvedeny na samostatné piny konektoru a pro jejich využití postačuje propojení sousedních pinů na konektoru přívodního vodiče.
Všecny porty PCI-1484 jsou vybaveny optickou izolací a jsou vyvedeny na konektory D-Sub 9.
Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlné ověření aktivity linky.
Součásti sady
PCI-1484 obsahuje vlastní PCI kartu a rozšiřující desku PCI-1029.

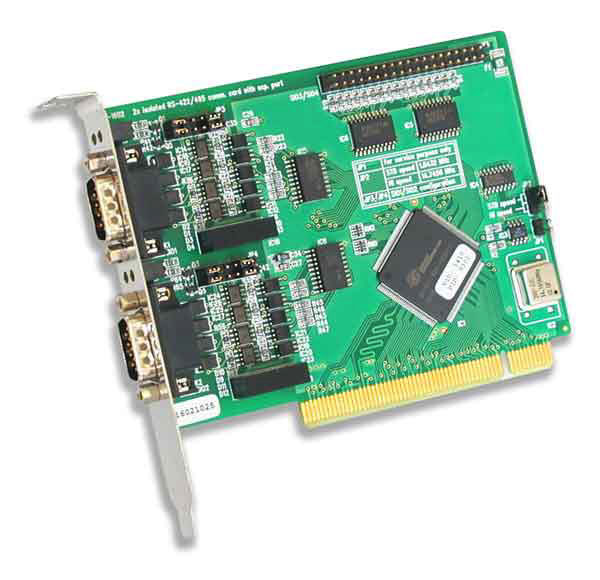

PCI-1602, PCI-1604, PCI-1634
Dostupnost: nelze dodat
Download: příručka a ovladače
Jádrem komunikačních PC karet řady PCI-1602/1604/1634 je řadič OX16PCI954 výrobce Oxford Semiconductor, který v jediném obvodu integruje funkce rozhraní PCI sběrnice, 4 výkonné UARTy standardu 16C950 a paralelní rozhraní.
Karta PCI-1602 nabízí dva porty RS-422/485 vyvedené na konektory D-Sub 9 umístěné na PC štítku karty. Výstupní obvody jsou jako u všech ostatních výrobků TEDIA osazeny přepěťovými ochrannými prvky a navíc doplněny o zakončovací impedance vedení v provedení doporučovaném řadou standardů, mj. Profibus. Na rozdíl od ostatních komunikačních karet TEDIA jsou na konektor vyvedeny i signály RTS/CTS.
Typy PCI-1604 a PCI-1634 jsou čtyřportové verze karty PCI-1602; karta PCI-1604 nabízí 4 porty RS-422/485, karta PCI-1634 pak 2 porty RS-422/485 a 2 porty RS-232.
Všechny porty jsou vybaveny optickou izolací.
Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlné ověření aktivity linky.
Karta TEDIA PCI-1602 je 100% kompatibilní s kartami PCI-1602B (Advantech) a CP-132IS (Moxa); PCI-1602 však nabízí indikační LED na PC štítku a možnost rozšíření na 4 portové typy.
Součásti sady
PCI-1602 obsahuje pouze vlastní PCI kartu.
PCI-1604 je čtyřportová sada obsahující vlastní PCI kartu a rozšiřující desku PCI-1025.
PCI-1634 je čtyřportová sada obsahující vlastní PCI kartu a rozšiřující desku PCI-1023.
